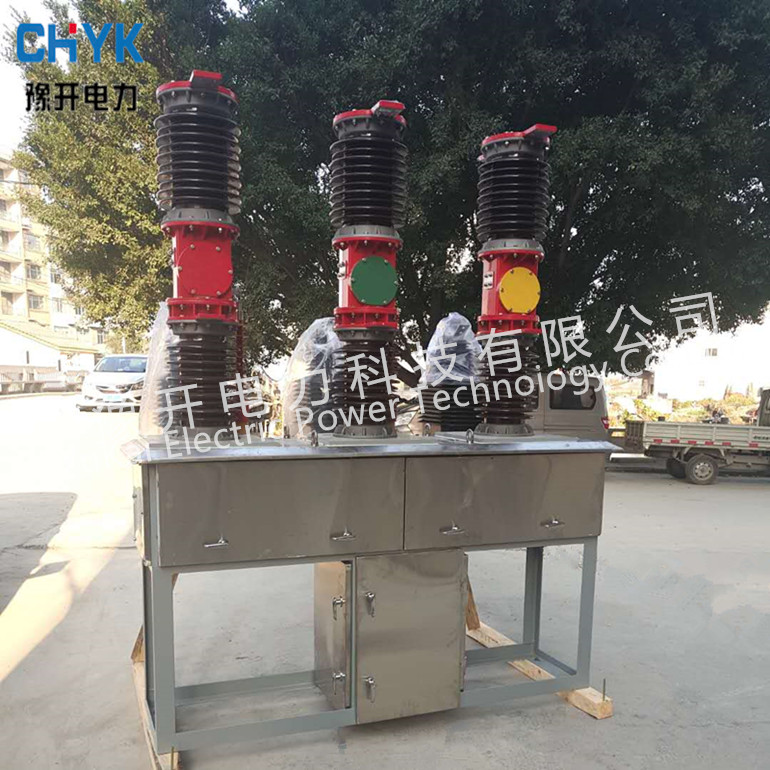

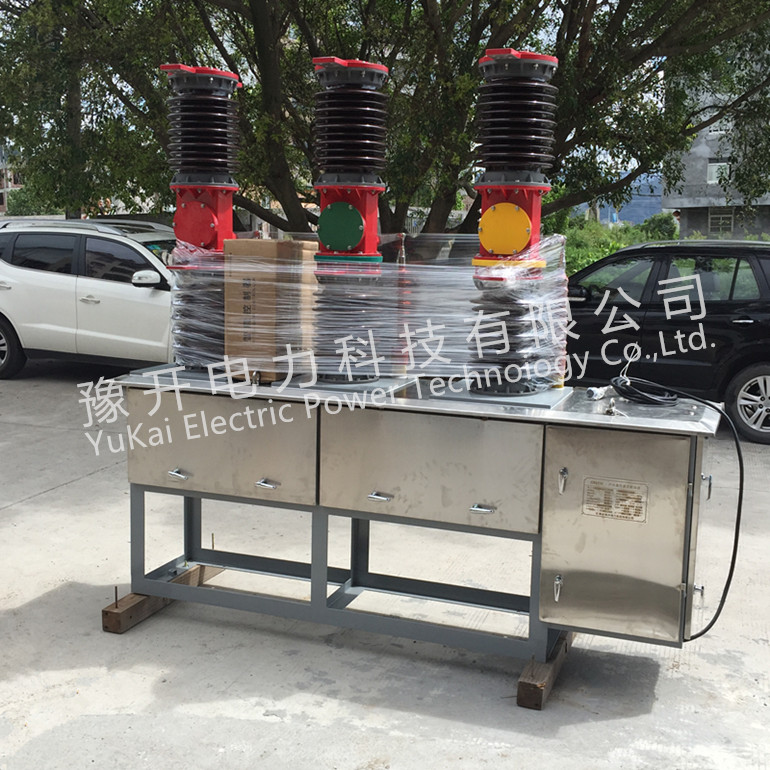

ZW7-40.5/1600A侧装式户外高压真空断路器

点击图片查看原图
品牌: 豫开电力
电压: 40.5
电流: 1600A
单价: 8999.00元/台
起订: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 浙江 温州市
有效期至: 长期有效
最后更新: 2022-09-01 11:04
询价
公司基本资料信息


产品详细说明
 ZW7-40.5断路器

1概述35千伏户外断路器--ZW7-40.5型户外高压真空断路器采用了设计的分体式极柱和高可靠性的操作机构。该装置主要应用于中压架空线电网,作为分、合负荷电流、过载电流、短路电流之用。◆ 极高的可靠性◆ 在整个寿命期间完全免维护◆ 具有高机械寿命和电寿命◆ 整机体积小,重量轻,便于安装1.1使用条件□ 周围空气温度:-30℃~+60℃;□ 海拔高度:不超过3000米;□ 风速不超过34m/s;□ 来自开关设备和控制设备外部的振动或地动是可以忽略的;□ 污秽等级:Ⅳ级;□ 储存温度-40℃~+85℃。35千伏户外断路器ZW7-40.5型户外高压真空断路器与配套的智能控制组合。可就地实现开关分合闸操作,也可以通过通信接口由远方遥控操作。断路器的其他信息也可以传输到控制中心,通信通道可以选择电缆、光纤、GPRS/CDMA、GSM等。3断路器的工作原理3.1灭弧原理:使用35千伏真空断路器ZW7-40.5型户外高压真空断路器采用真空灭弧室,以真空作为灭弧和绝缘介质,具有极高的真空度。当动、静触头在操动机构作用下带电分闸时,在触头间将会产生真空电弧,同时,由于触头的特殊结构,在触头的间隙中也会产生适当的纵向磁场,促使真空电弧保持为扩散型,并使电弧均匀地分布在触头表面燃烧,维持低的电弧电压,在电流自然过零时,残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或凝聚在触头表面和屏蔽罩上,灭弧室断口的介质绝缘强度很快被恢复,从而电弧被熄灭达到分断的目的。由于采用纵向磁场控制真空电弧,所以真空断路器具有强而稳定的开断电流能力。3.2电动储能:电动机将输出扭矩作用于机构的小齿轮,传动至主轴上的大链轮,从而带动拐臂旋转,使合闸弹簧储能。当拐臂上的螺丝压下行程开关时,切断电动机电源,弹簧储能完毕。3.3手动储能:转动机构输出轴,通过输出轴上的小齿轮将旋转扭矩传递给与小齿轮充分啮合的大齿轮,从而带动拐臂旋转,使合闸弹簧储能。3.4合闸电磁铁操作:机构接到合闸信号以后,合闸电磁铁的动铁心向上运动,推动合闸脱扣杆向上运动,使合闸半轴逆时针方向旋转。解除对合闸挚子的约束,与此同时,合闸挚子受滚子的压迫而逆时针转动,解除储能维持,位于主轴上的凸轮因合闸弹簧的收缩力产生冲击力,撞上手动储能轴(即输出轴)上的摇臂,通过连杆传动给开关,从而完成合闸操作。3.5手动操作:安装在合闸半轴上的拨叉逆时针转动时,带动合闸半轴沿逆时针方向旋转。从而产生与合闸电磁铁操作同样的效果。3.6重合闸操作:机构释放储能弹簧的能量后,完成合闸操作,在合闸状态,机构再进行储能操作,完成储能操作后,机构处于合闸已储能状态,在此状态一旦接到正确的信号,机构便能实现一次自动重合闸操作。

zw7-40.5高压35kv真空断路器系列安装详细说明书浙江豫开电力科技有限公司,ZW7系列40.5KV型户外真空断路器,它既可用于发电厂,变电站,电力设备和电力线路的控制和保护,也可用于频繁操作的场所,她不但用于新变电所的建设,而且也适用于老变电所的无油化改造。

2产品用途及使用条件

ZW7系列40.5KV型户外真空断路器用于交流50HZ的三相电力系统,作为分、合负荷电流,过载电流及短路电流之用。

产品根据使用条件可分为普通型、防污型及高原型

普通型产品条件:

周围空气温度

上限+40℃

下限一般地区-30℃,高寒地区-40℃

海拔:2000 m

分压不超过700Pa(相当于风速34 m/S)

地震烈度,不超过8度

空气污染程度Ⅲ级

注:防污型使用环境为空气污秽程度Ⅳ级;高原型使用环境为海拔4000m以下。

产品结构和工作原理

该产品总体为支柱式,三相共装在一个机构箱上,灭弧室动端通过拐臂,绝缘拉杆为机构的输出轴相联。机构和与断路器联接的连杆在一个防水的箱体内。如图2所示。断路器的传动机构是由连杆和拐臂组成,灭弧室的动端通过拐臂,绝缘拉杆,联杆和操动机构的输出轴相连。输出轴的转动带动实现灭弧室动触头进行,分合动作。

2.1产品主要部件的结构简述

该产品主要由真空灭弧室,电流互感器,传动机构及操动机构组成。本产可配装电磁及弹簧两种机构。为了避免由于充SF6气体及充油所带来的一系列问题,本产品采用干式,检修及维护方面。

2.2本产品配有电流互感器,每相可以带四个绕组,其中二个用于测量,二个用

于保护。根据客户需要,可安装100:5,200:5,400:5,800:5,1000:5,1600:5的电流互感器。

2.3操动机构及连杆装在机构箱内,机构箱为防水型,为防止箱体内电器控制元件受潮,机构箱内装有电加热器。

2.4传动机构,包括绝缘拉杆,拐臂及导杆,调整绝缘拉杆和导杆的长度,可以调整开关的开距和超程。

2.5工作原理

导电回路原理

电流通过上下出线端子引至真空灭弧室静端及动端,通过软连接及电流互感器到下出线端子引出。

2.6动作原理

操作机构或分闸弹簧带动联杆,使绝缘拉杆9图3项11)上下运动,带动拐臂8及拐臂5绕轴转动,使得导杆7上下运动,实现灭弧室动触头进行,分合运动。

吊运,安装和调试

产品在起吊断路器时,必须勾住断路器上的四个起吊吊环,水平缓慢吊起,并保证钢丝绳不要碰到绝缘拉杆及瓷瓶,以免损坏产品。

1.断路器处于分闸状态,以整体形式运输;

2.运输和装卸运输过程中,不得翻转,倾斜,并要采取防震措施;

3.1安装前检查

为确保开关安全可靠运行,安装前应进行下列检查方可进行安装。

包装拆除后,先检查考官的外观,如瓷瓶是否有裂纹,机构箱表面是否完好。铭牌数据与订货要求是否相符。

检查所带附件是否齐全,去合格证,产品说明书等。

3.2安装和调试

断路器装配调试合格后才整装出厂,在使用现场去掉包装,清扫污秽后直接安装在预备好的基础上,须用地脚螺栓将断路器固定牢靠,地脚螺栓规格为M20。

连接

3.1主回路接线前,应将上下出线端的上接线面清理干净(接线面有镀层,不允许用砂布磨),便可与外部连接。外接母排必须与出线端孔位相配,,接线螺栓为M12×40,24只。

3.2利用接地螺栓可接接地线。

3.3二次回路电缆应穿过ф100孔入机箱内,ф100孔上有橡皮套,橡皮套中乡是不通的,根据电缆的数量和直径将橡皮套开通。直径应小于电缆外径约2mm,这样可以保证防尘效果。

3.4互感器外部接线与机构箱端子相连,导线截面不得小于2.5平方毫米(铜芯)。在运行中,电流互感器二次回路不允许开路,接线必须牢靠。

3.5断路器在出厂前,已全部安装调试完毕,在运行前还应先检查所有法兰面的螺栓是否松动,瓷件有无损伤。

35KV高压真空断路器ZW7-40.5

3.6绝缘检查及回路电阻测量

主回路(合闸位置),出线端外施电压升至40.5KV保持1分钟,测量局部放电量,起值不大于30PC再次电压均降低至25.7KV,测量局部放电量,起值不大于20PC,无局部放电条件可用工频奶牙试验代替。

二次回路,不小于1兆欧(运行中不小于0.5兆欧),用1000或500伏兆欧表。在上线端与软连接之间测量每项主回路,直流电阻每相不大于50μΩ。

3.7操作试验

进行操作试验应动作正常:30%额定分闸电压连续分闸三次,不应分闸。85%和110%的额定合闸电压及65%和120%的额定分闸电压“合”,“分”各二次,能可靠合,分闸。额定分,合闸电压下进行“分0.3秒”,“合分”,“分0.3秒合分”各三次,“合”,“分”各三次,动作应正常。

按表2检查开关的机械特性。调整开距与超程的方法,送开螺栓2,调整导杆7的长度可以调整超行程的大小,送开螺栓9,调整绝缘拉杆11的长度,可以调整开关的开距。

产品的维护检修及贮存

4.1本产品才用干式,因此维护很简单:运行时定期检查,主要检查瓷套有无破损及严重赃污,机构是否政策,紧固螺母是否松动,断路器有无异常声响,如发现问题,应退出运行及及时维修。断路器长期不运行时,亦应进行定期检查和维护,避免发生严重锈蚀,受潮等不良现象。

产品每5年进行一次小检,主要检查机构部分运动件的磨损情况,在活动部位注入一些润滑油;产品的贮存年限为20~25年。

在断路器的常规检查期间,需要对传动部分进行润滑。

4.2开距和超程的测量,打开断路器中部铝支架的六孔盖板,测量开距,超程示意图。合分时测出H=H1-H2为断路器的开距,h=h1-h2为断路器超程。调节H的长度要松开绝缘拉杆的螺母,调节联接头,调节接头的长短,可调整超程。测量完后,把盖板放回到铝支架上用螺栓固定紧。

订货须知

订货时要说明产品的型号,名称,数量,开断电流,额定电流,所配电流互感器电流比,使用场合,到站及所配操动机构。

随机文件

产品合格证 1份安装使用说明书 1份装箱单 1份
