在线闪测仪

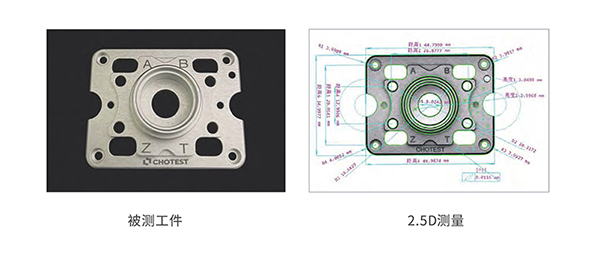

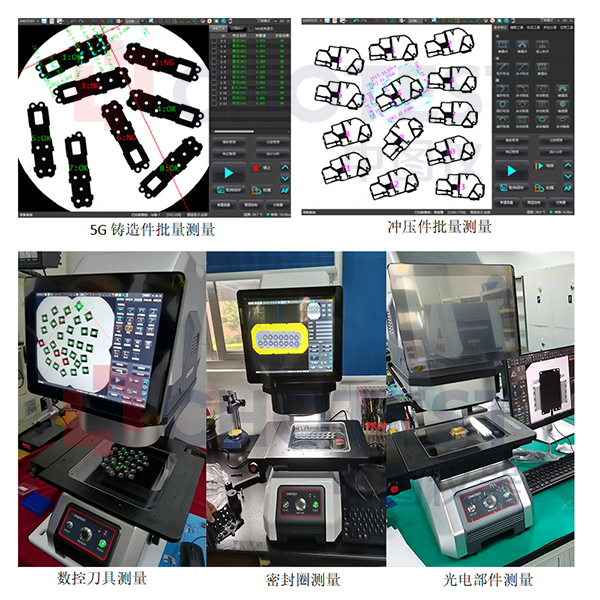

在线闪测仪将扫清传统测量仪器在检测方面的难题。它采用双远心高分辨率光学镜头，结合高精度图像分析算法，并融入一键闪测原理。CNC模式下，只需按下启动键，仪器即可根据工件的形状自动定位测量对象、匹配模板、测量评价、报表生成，实现一键式快速精准测量。

测量功能

1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点等。

2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。

3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。

4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。

5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。

6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。

7.支持公差批量设置、比例等级划分、颜色自定义管理。

记录管理功能

1.将所有测量记录进行集中式管理。

2、CNC测量支持扫码枪输入。

3.按工件型号、工件名称、检测日期、工件识别码等进行查询。

技术参数

产品型号：VX3000系列

产品名称：闪测仪

图像传感器：500万像素CMOS

照明系统：落射系统：四分割照明（白光），透射系统：远心透过照明（绿色）

视场：200×200mm

重复精度：1μm/±2μm

测量精度：无拼接：±2μm，有拼接：±(4+0.02L)μm

测量软件：VisionX

显示分辨率：0.1μm

X移动范围：110mm/210mm，座标台承重5㎏

Z向移动范围：35mm/75mm（电动）

主要特点：测量速度快、准确一致、简单轻松、自动报表

生产企业：深圳市中图仪器股份有限公司

注释：更多详细产品信息，请联系我们获取

在线闪测仪侧重于双远心镜头的整体成像（拍照式），结合高分辨率工业相机及高精度图像分析处理算法，通过软件计算后实现测量。改变了人们对测量精度与产品图像放大成比例的固有思维！同时外形设计充分利用空间结构，以及人性化设计理念，小巧精致，占地面积小。拍照式的测量原理有效避免了阿贝误差的产生，测量精度受现场环境、使用时间的影响较小。

面对复杂多变的检测需求，以及产品研发及首样阶段每个尺寸都要被确认等诸多测量挑战，深圳市中图仪器股份有限公司具备从纳米到百米，为用户提供精密测量解决方案的能力！
