远程水位控制器 远传15KM 不掉线

点击图片查看原图
品牌: 达泰
型号: DTD110FC
尺寸: 115*74*60mm
传输距离: 15KM
单价: 1750.00元/块
起订: 1 块
供货总量: 10000 块
发货期限: 自买家付款之日起 3 天内发货
所在地: 陕西 西安市
有效期至: 长期有效
最后更新: 2021-09-26 11:43
询价
公司基本资料信息


产品详细说明

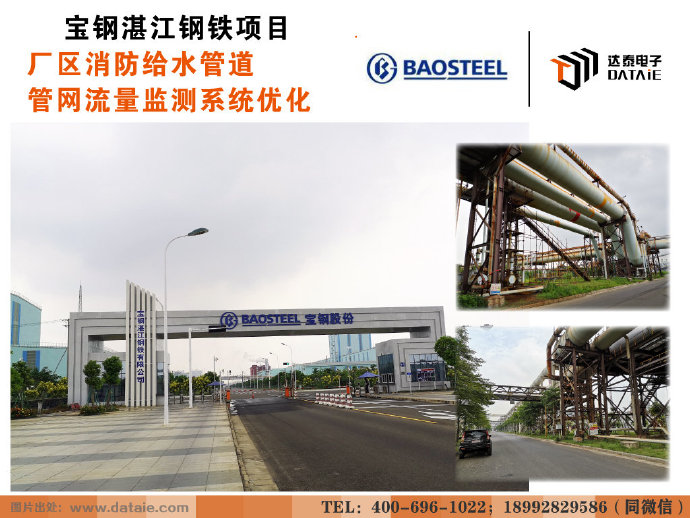

钢铁生产厂区消防用水流量无线监测(宝钢湛江钢铁项目简报)




★ 特别声明:文章及方案图片皆为原创,如有雷同,纯属抄袭。

■ 产品介绍

◆ 达泰1系模拟量无线传输器-DTD110FY
宝钢1图

■ 产品介绍



达泰1系工业级无线模拟量信号传输器DTD110F实现点对点的无线模拟信号远传功能,通过无线信号发射器和无线信号接收器代替了有线信号传输导线,发射端4-16路4~20mA信号输入,与接收端提供4-16路4~20mA信号输出信号,与发射端信号逐一对应。还可以选用双向模拟量传输终端DTD112F,每个终端有4-8AI/4-8AO,两端的模块输入和输出相互对应
DTD110F及DTD112F通过无线方式传输工业现场的模拟量信号,采集工业现场标准4~20mA电流信号并通过无线方式传送,可以接入显示仪表、PLC或DCS等设备。无线可靠传输距离可达3公里,特殊要求可以定制5公里以上超远距离。既可以实现点对点通信,也适合于点对多点而且分散不便于挖沟布线等应用场合,不需要编写程序,不需要布线,一般电工就可以调试使用。

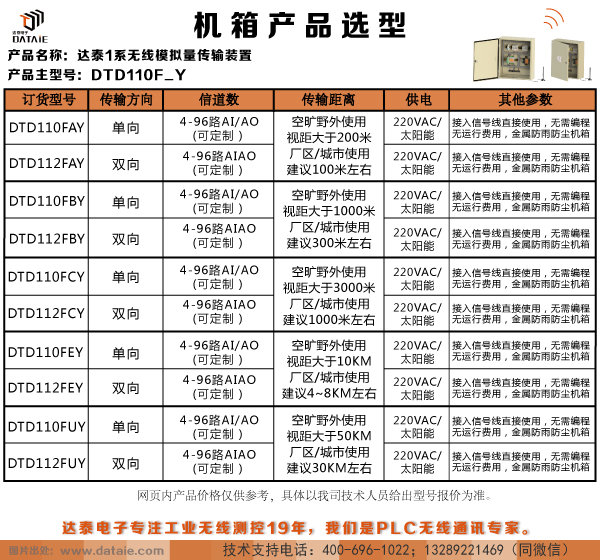

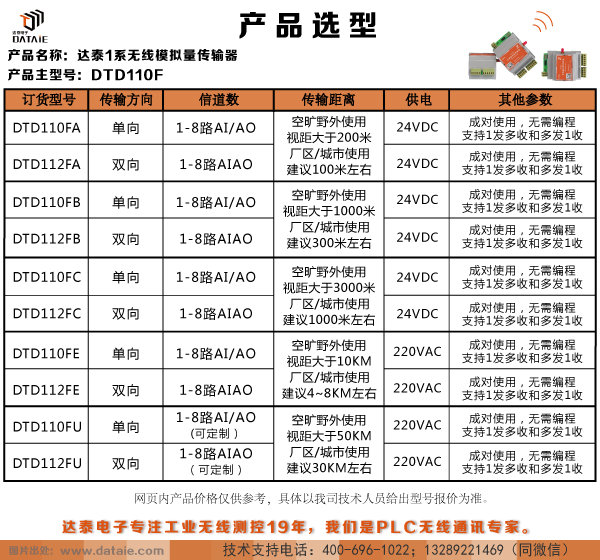

■ DTD110FY产品选型
宝钢2图
宝钢3图

■ 项目背景



本次项目是对宝钢湛江钢铁厂区内消防站的一处室外新增消防给水管道的流量及水压数据进行消防用水管网优化。宝钢湛江钢铁有限公司消防站位于钢铁厂区内,共3层,场库室齐全。不仅为宝钢湛江钢铁厂提供有力消防保障,还对保卫辖区内的重点项目有效缓解消防安全压力。
宝钢广东湛江钢铁基地是宝钢二次创业的核心项目,主体工程占地面积1259km2。湛江钢铁以华南地区为目标市场并辐射东南亚,满足目标市场中高端碳钢板材产品需求,湛江钢铁建设规模年产铁水823万吨、钢水892.8万吨、钢材689万吨,主要品种包括热轧板、冷轧薄板、热镀锌板及宽厚板等,同时具备热轧高强钢生产能力。



宝钢4图

模拟量采集模块,无线数据传输模块,无线通信模块,西安达泰电子,智能化改造,工业无线通讯,无线plc




■ 现场需求



为了更好的保障厂区及其保卫辖区内消防安全工作,在保障消防用水正常使用地情况下,需要对于新增的室外消防给水管道的流量及水压实时监测。流量计及压力传感器将消防给水管道的流量/水压数据进行采集,并将数据传输到5公里外的中控室PLC柜内。中控室值班人员,可通过组态王界面监测到厂区各处消防给水管道的流量及水压情况,从而保障消防用水设施在位可用。
由于该处管道是新增监测点,且距离中控室距离较远。如果采用有线方式重新挖沟布线的话,施工周期长不说,成本也高;并且新增监测点周围并没有动力电源。宝钢的技术人员经过多方对比找到我们,认为我们团队给出的无线方案可实施性较强,现场经验丰富、并且考虑到的因素较多。

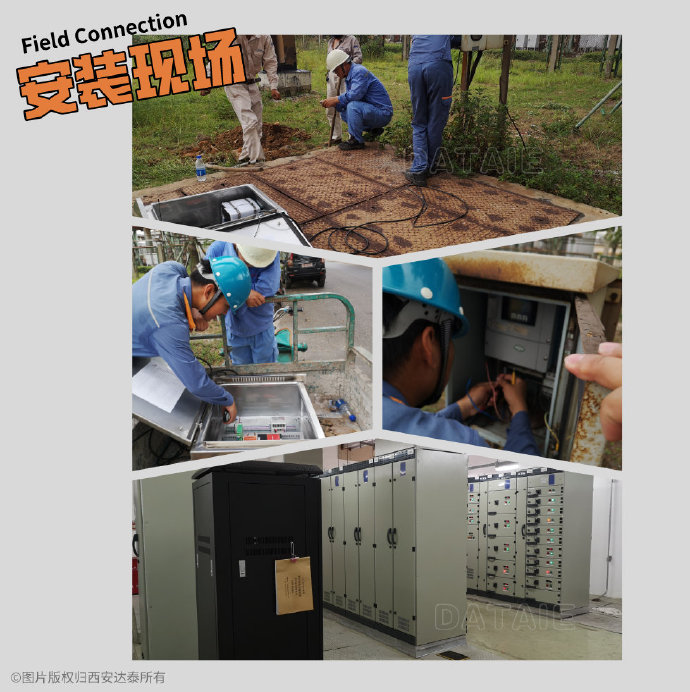

 宝钢5图

■ 无线解决方案



经过达泰工业无线智造技术团队对客户需求的分析,认为无线方案的实施需解决下列难点:
1. 新增消防给水管道无动力电源,需要用太阳能供电的方式
2. 无线通讯装置同时需要给流量计供电,需重新计算蓄电池容量
3. 湛江受台风影响较大,太阳能板的架设需考虑到抗台风能力,原有安装方法不可取
4. 湛江雨季来临,每天平均有效的日照充电量仅3小时,转换效率不够,需重新选取太阳能板尺寸
5. 钢厂是无线传输设备在工业现场应用中尤为残酷的一个“考场”,干扰源众多
6. 厂区内传输距离5公里,属于超远距离无线传输
7. 是对模拟量进行无线传输并在远端设备还原,对系统精确度的要求高
8. 湛江遇到暴风雨天气概率较大,需要用到IP55等级的防雨机箱并做防水保护






具体的方案实施如下:
在新增的室外消防给水管道监测点的流量计/压力传感器旁安装一台DTD110FUWY-T4作为发射端采集给水管道流量、水压信号共4路标准4-20mA信号;在消防站中控室PLC柜旁安装一台DTD110FUY-R4作为接收端,将接收到的4路流量计信号接入PLC的对应模拟量信号端口。能源站工作人员,就可直接在其消防站系统上实时显示该消防给水管道流量及压力情况,保障消防安全工作能正常运行。

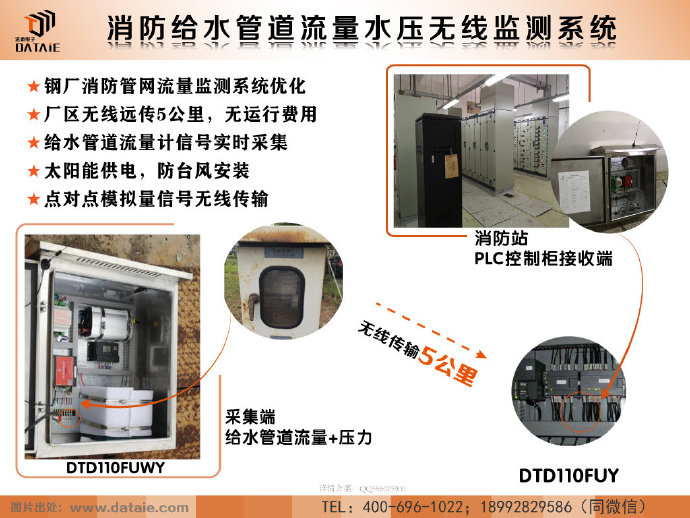

无线通讯方案示意图  ▼
宝钢6图

 无线方案的好处

1. 节省改造周期,无需大型施工:免除布线维护困扰,一天之内就可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单,无需编程:无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。

3. 数据传输可靠,全数字无线加密传输:通讯协议进行了再次加密处理,确保数据的安全和可靠性。生产的产品通过ISO9001质量产品体系认证

4. 无运行费用,无需插卡:后期在使用过程中,不需要支付任何无线设备运营费用。

5. 完备的售后服务:具有20年工业现场调试经验的无线通讯团队,为产品提供最可靠的技术支持与售后服务。

■ 成功案例

● 宝钢湛江钢铁有限公司,消防用水流量无线监测,5KM

● 鞍山钢铁集团公司,厂区内分散多点模拟量无线传输,1KM(多项目使用)

● 河北天柱钢铁公司,厂区内多处流量计信号采集,(多项目使用)

● 包头钢铁(集团)有限责任公司,实现水池水泵无线自动控制功能,1.5KM

● 吐鲁番中企铜业有限公司,4个雷达液位计与PLC模拟量无线传输,2公里

● 平庄煤业(集团)有限责任公司,矿区各区域水池液位以及PLC和组态软件无线通讯,5Km

● 四川龙蟒钛业股份有限公司,30多台分布仪表4-20mA信号传输到不同DSC系统上,2KM

● 龙口矿业集团有限公司,泵房混合信号和DCS无线控制,2千米

● 浙江青山钢铁有限公司,西门子PLC之间无线通讯,500M

● 山西省长治钢厂 , 主站300PLC和6个移动车子无线,150M

● 吉林首钢通化钢厂分公司,厂里6个模拟信号通过无线传DCS上 ,300M

● 首钢集团有限公司迁钢公司烧结厂,现场传感器到PC,600M

● 中钢集团邢台轧轨厂,行车上接近开关通过无线传到手持机,50M

● 安阳钢铁集团有限责任公司,分散仪表模拟量信号到PLC,300M

● 上海宝钢,天车上的8个报警信号4个不同地方接收,100M

● 宁波钢铁有限公司,压力阀门一发两收,1公里(多项目使用)

● 广西柳钢集团有限公司,地下室水池液位及控制信号传输到PLC(S7-300),300M

■ 相关案例

1. 工厂的工业废水循环排污系统全自动化无线控制(陕汽重工项目简报):喷涂车间工业废水净化后水源用作动力车间冷凝塔循环使用,净化过程以及动力车间水池液位无线监控。

2. 永登工厂无线供水项目简报:永登新建工厂基地生产用水无线监控。

3. 农村饮用水安全工程无线上水方案:农村自来水饮水库水泵无线控制。

4. 远距离水位无线传输测控系统典型案例:水池水泵无线控制以及水池液位无线监测。




■ 公司简介

西安达泰电子有限责任公司创立于2002年,是一家集工业无线产品研发、生产、销售于一体的高新技术“智”造企业,产品具有“可靠、简单、高效”的特点,能够直接取代传统线缆,实现工业数据信号的无线传输,近20年间,达泰先后获得多项国家发明专利,被评为国家高新技术企业,常年与国内top50高校进行产学研合作、水泥行业百强供应商,参与沿线国家建设项目,同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯团队,为客户提供技术保障。现已为国内外超30000家工厂企业成功实现近15万个无线采集测控方案设计和改造项目,投入使用的设备超100万套。DTD1系、4系无线产品广泛应用于水泥,冶炼,发电,煤炭,化工等复杂恶劣的工业场合,平均连续使用寿命超过5年以上。
