特价销售GCK型低压抽出式开关柜

GCK型低压抽出式开关柜(以下简称开关柜)适用于三相交流50、(60)Hz,额 定电压380(400)V、660(690)Vf额定电流5000A及以下的三相四线制及三相五线制电 力系统，广泛应用于发电厂、变电站、工矿企业、高层建筑、机场、车站码头以及广 播电视等通信中心，来作为发电、输配电、电能转换及电能消耗的动力配电中的PC和 电动机控制中心MCC。

本产品已通过国家质量认证中心CCC认证。

GCK型低压抽出式开关柜的使用环境

1.周围空气温度不高于+40℃,不低于-5℃,并且24小时内其平均温度不高于+35℃;

2.周围空气相对湿度为+40℃时不超过50℃,在较低温度时允许有最大的相对温度, 如时为90℃,但应考虑到由于温度变化有可能会产生适度的凝露；

3.户内使用，使用地点的海拔高度不得超过2000m;

4.应安装在无剧烈震动和冲击，以及不足以使电器元件受到腐蚀的场所。

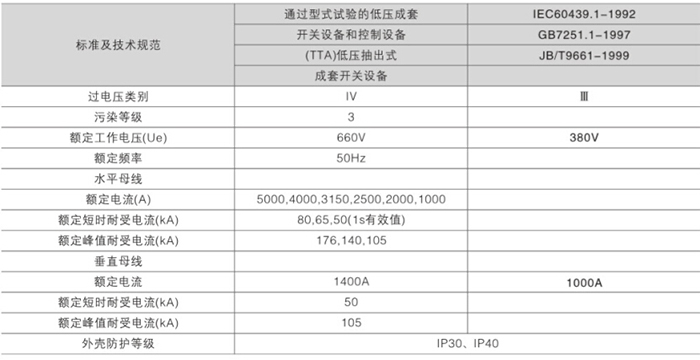

GCK型低压抽出式开关柜的技术数据


主电路方案

本开关柜主电路方案共34组，47个规格，但不包括由于辅助电路控制与保护的变化而派生方案和规格。

GCK型低压抽出式开关柜的结构特点

1.开关柜的基本骨架为组合装配式结构，柜架的整个结构采用自攻螺钉紧固连接而成，加上门、隔板、封板、支架以及母线、抽屉及电器组件等组成一台完整的开关柜。由于原来的GCKI的骨架采用了GF28型材，这种型材的钢板较薄，另外该型材在镀锌时，在其中内部一部分有死角，使得柜体的使用寿命大大缩短，同时又考虑到其整体结构的标准化等因素，我公司大胆加以改进，采用了C 型特种型材，以25mm为模数，2mm厚的钢板弯制而成，再加上在装配时全部采用钢性较强的自攻螺钉进行坚固，使得组合更灵活 方便，使用寿命更持久。

2.开关柜采用模数化设计，将柜体分成三个区。顶部为母线区，前部为电器区，后部为电缆出线区，电器区和电缆区均由钢板隔开, 以保证线路正常运行，有效防止故障扩大，当电器元件抽出柜外后，柜内带电体均不外露，对用户来讲，使用更安全可靠。对于馈电柜，柜宽为600mm,最多可装9个或18个馈电回路。（18个馈电回路只适用于63A以下容星的负载单元）

3.按开关柜使用特征可分为受电柜、PC柜(动力中心)、MCC柜(电动机控制中心)、电容补偿柜。

4.各相同功能单元的抽屉均能互换，一旦发生故障，单元抽出，将备用抽屉插入，即可送电，这样大大缩短了由于故障而停电的时 间，提高了设备的可靠性。

5.开关柜可设计成固定柜与抽屉柜混合型，也可均为抽屉型既保留了固定柜的简洁、实用、价廉，又具有抽屉的体积少、功能强， 易于更换等优点。

6.为确保操作程序和维修人员的人身安全，开关柜内设置了机械联锁机构，抽屉单元与门、主开关设置了机械联锁机构，使其使用更可靠。

7.开关柜的抽屉高度分为四种标准尺寸，即：1单元/2、1单元、2单元、3单元，其结构轻巧，组装方便，布局合理，并且具有工作、 试验、隔离三位罝

8.开关柜的N、PE线在幵关柜的后下方，PE线与柜架联结，不仅使出线电缆连接更方便，而且接地更可靠。

9.在不降低防护等级的情况下，开关柜的顶部与上下通风门均设有通风系统。

电路元件选择

开关柜内元件主要选用技术性能指标先进或采用引进技术、国内已批量生产的电器元件。

1.主开关

630A及以上的电源进线及馈线开关，主选TGW45系列或HSW1、CM1(2)、CW1(2) RMW1系列。同时根据用户的需要，也可 选用进口的MT系列、E系列或NZW系列等。

2.630A以下的馈线和电动机控制用幵关，主要选用CM1系列及HSM1系列，同时根据用户的需要，也可选用进口的NS系列、T系列等塑壳断路器。

3.交流接触器主要选用B或A系列、LC1系列、3TB系列的接触器，以及与之配套的热能断路器，联锁机构。

4.电路互流器选用ALH系列、BH系列、SDII系列、LMZ1系列。

5.熔断器选用高分断能力的NTOO系列。

订货须知:用户在订购GCK柜时，如果有其他特殊要求，则需提供原理图。由于产品变化种类比较多，外形安装尺寸及拼装形式需与客户交流后另行提供。

售前售后服务:1、售前:我们将根据客户的需求，推荐性价比最佳的产品及配置，报出合理的价格，同客户洽谈、协商，并签定合同。

2、售后服务:，在保修期内，我司将全程提供技术扶持用户在使用过程中，如遇到的各种操作及技术故障问题，可随时通过电话、传真或E-mail等形式及时与我公司取得联系，我们的工作人员将以热情、周到的服务给您解答。
