产品概述
该系列产品主要适用于各类型三相电机、单相单速电机安全性能、空载性能、堵转性能等出厂指标检测，一次装夹，一站式完成全部指标测试。系统采用工业计算机集中控制，具有稳定性高、体积小、速度快、效率高等特点。
产品功能
耐压、绝缘、匝间、直流低电阻、堵转性能（电压、电流、功率）、空载性能（电压、电流、功率）
标配工业计算机系统
标配产品随附件

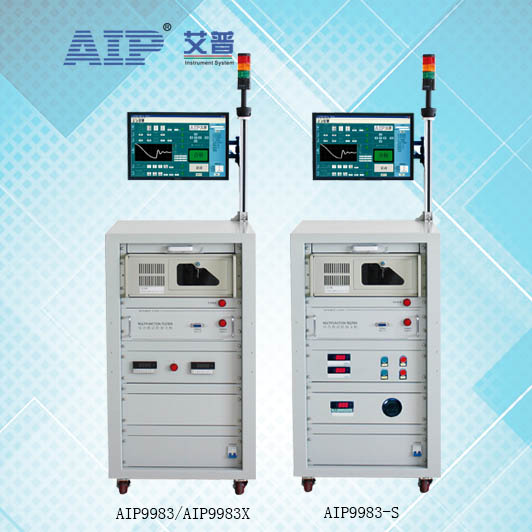

AIP9983/AIP9983X/AIP9983-S
电源线×1、报警灯×1、支架×1、脚踏开关×1、温度传感器×1、键盘×1、鼠标×1、测试线×1套、保险管×1、使用说明书×1
尺寸
AIP9983/AIP9983X/AIP9983-S
600W*1840H*600Dmm 高度含滑轮、报警灯
主要特点
■内置工业计算机，无限量存储测试条件和测试结果，具有USB存储接口，方便数据拷贝，人性化操作界面，
采用Windows操作系统，专业控制软件，界面简洁清晰
■数字化闭环反馈控制方式，全自动调压模式，输出电压自动修正，且不受外界电网波动影响，保证测试的准确性
■实时检测环境温度，电阻测试结果自动转换为标准温度值，结果判定更为简便，同时保证测试的一致性
■无负载在线检测堵转性能，简化测试流程，降本增效
■测试系统可以与各类型生产管理系统融合，具有条码扫描、报表铭牌打印等功能
■测试仪器控制核心采用ARM高速处理器，数据处理全面快速
■可与变频电源通信，控制变频电源输出，保证电源输出的准确性
技术参数
|
型号 |
AIP9983X |
AIP9983 |
AIP9983-S |
|
测试项目 |
耐压、绝缘电阻、匝间耐压、线圈电阻、空载性能、堵转性能 |
||
|
测试对象 |
中小型三相、单相(单速)电机 |
大中型三相、单相(单速)电机 |
|
|
测试工位 |
柜机，单工位(无操作台) |
||
|
数据存储方式 |
工控机电脑存储 |
||
|
交流耐压 |
|||
|
输出电压设定范围/精度 |
AC 200～3000V ±(3%×设定值+5个字) |
||
|
击穿电流测量范围/精度 |
0.10～100.0mA |
0.10～200.0mA |
|
|
击穿电流预置报警范围 |
上限：0.10～100.00mA |
上限：0.10～200.00mA |
|
|
测试时间范围/分辨率 |
1～300s 1s/步 |
||
|
电弧侦测（选配） |
1～9级(9级为最高灵敏度) |
||
|
绝缘电阻 |
|||
|
输出电压设定范围/精度 |
DC 500V/1000V ±(3%×设定值+3V) |
||
|
绝缘电阻测量范围/精度 |
1～500MΩ ≤100MΩ：±(5%×显示值+3个字) >100 MΩ：±(8%×显示值+8个字) |
||
|
绝缘电阻报警设定范围 |
上限：0～500MΩ；下限：1～500MΩ |
||
|
测试时间范围/分辨率 |
1～300s 1s/步 |
||
|
匝间耐压 |
|||
|
输出电压设定范围/精度 |
500～3000V ±(5%×设定值+5V) |
||
|
波形比较项目 |
面积、差积、电晕、相位 |
||
|
测试时间范围/分辨率 |
1～300s 1s/步 |
||
|
线圈电阻 |
|||
|
电阻测量范围/精度 |
0.01Ω～2000Ω ±(0.5%×读数+2个字) 可设定温度补偿 |
||
|
测试时间范围/分辨率 |
1～300s 1s/步 |
||
|
空载性能 |
|||
|
电压测试范围及精度 |
20～600V ±(0.5%×显示值+1V) |
||
|
电流测试范围及精度 |
0.10～60.0A |
0.5～120A |
|
|
功率测试范围及精度 |
30W～36KW |
60W～72KW |
|
|
堵转性能 |
|||
|
电压测试范围及精度 |
20～600V ±(0.5%×显示值+1V) |
||
|
电流测试范围及精度 |
0.10～60A |
0.5～120A |
|
|
功率测试范围及精度 |
30W～36KW |
60W～72KW |
|
