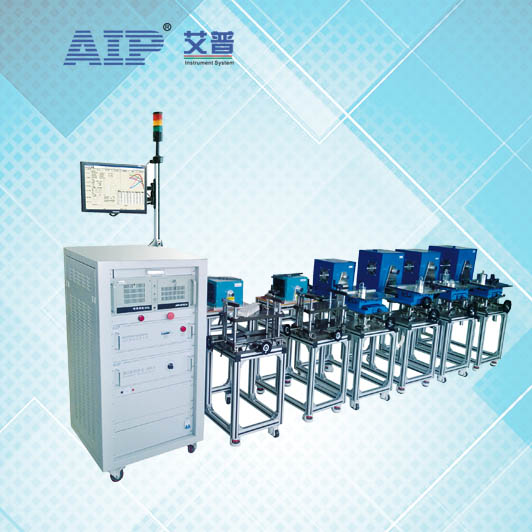

点击图片查看原图
主要特点
■测试精度高：电量：0.2%F.S.，转矩：0.2%F.S.，转速：0.1%F.S.，转速最小分辨率为0.01rpm；
■测试刷新速度快：标配为0.1秒，客制可达0.02秒；
■模块高度集成：集输入测量、输出测量和加载控制于一体，避免出现测试数据不同步的现象；
■切换方便：多台测功机切换由切换仪完成，单相、三相、直流电量间的切换由软件完成；
■保护功能智能化：如：超速停机等等，最大限度地保护测功机系统免受因操作失误带来的损害；
■测试功能强大：可进行型式试验、出厂测试、寿命试验等；
■测试界面智能化：动态说明书，自动引导操作等，更具人性化；
■软件逻辑性强：具有极强的防出错功能，最大程度地防止错误或失误操作造成损失；
■帮助与支持：软件内附说明书及常规电机和电动工具的最新版本国家标准资料；
■售后服务：7×24小时售后服务热线，随时解答疑惑和处理问题。
功能描述
|
项目 |
全功能描述(具体功能以实际选择型号为准) |
|
系统组成 |
测功机机头、夹具/安装平台、联轴器/节、底板/底座、计算机系统、测试软件、测功机智能测控仪以及各类交流/直流稳压电源，串口通讯，无需另配通讯卡。 |
|
整体优势 |
■高同步性：输入输出参数均在同一主板测量，保证数据同步； |
|
主要功能 |
■型式试验（又称能效测试）：手动/自动/定点测试、非稳定区域测量、10组曲线比对。 |
|
控制对象 |
HD磁滞全系列、MPD磁粉全系列、ECD涡流全系列，包含风冷式、水冷式和鼓风机冷却。 |
|
适用范围 |
电容电机（洗衣机电机、油烟机电机、空调电机、风扇电机、多速电机等）、罩极电机、串激电机、直流电机（汽车风扇电机、雨刮电机、座椅电机、摇窗电机、天窗电机、轮毂电机、直流无刷电机）、外转子电机、旋转类电动工具（电钻、角磨、切割机、电园锯等）、三相电机和其它电机及派生产品。 |
|
测量参数 |
转速、转矩、输出功率、电压、电流、输入功率、主绕组电流、副绕组电流、副绕组电压、电容电压、功率因数、频率、效率和环境温度（范围：-20℃~+50℃）及转向。 |
|
保护防护 |
超速停机、过载停机、超矩停机、测试中转速过低自动停机、无转速停机、无电流停机、测试电压波动过大停机、加载异常停机、超矩机械限位等，最大限度保护测功机系统免受因操作失误带来的损害。 |
|
输出测量 |
■转速测量：0.01rpm~999.99rpm~1000.1rpm~9999.9rpm~10000rpm~40000rpm 精度：±0.1%F.S. |
|
电量测量 |
■直流电量测量模块（纯直流电模式） [400V/10A/100A] 精度：优于±0.2%F.S. |
|
辅助功能 |
转矩校正期限提醒、软件静态分段折算校正（行业首创）、通断控制、Vcc和Vsp电压提供、（非整数）变速比例设置、自动识别测功机型号、光标停3秒提示提醒、转矩单位切换：公制、英制、SI制等。 |
|
安装夹具 |
普通升降台、多用夹具、专用夹具、三维夹具、落地式三维夹具可供选择。 |
|
稳压电源 |
直流稳压电源、单相变频稳压电源、三相变频稳压电源，依客户实际需要选择具体规格容量 |
|
测功机 |
高端磁滞测功机的工艺、材质、外观均按照美国的Magtrol测功机规格生产，其它普通类型测功机同国内一致，仅精度由国内普遍的±0.5%F.S.提升到±0.2%F.S.。 |
磁滞测功机概述
磁滞测功机由齿极定子、空心杯转子、支架、底板、转速传感器、力矩传感器、励磁线圈及轴承组成，适用于3000W以下的中高速被试品的测试，由于不需要依靠转速产生转矩，因此可以进行从空载到堵转的全程测试。常规的磁滞测功机使用风扇冷却，运行功率超过600W的磁滞测功机通常采用循环液体（水）冷却和鼓风机冷却等，适用于测试微小电机、直流电机、串激电机和罩极电机等，对于测试异步电机的性能尤为突出。
高端磁滞测功机型号
|
序号 |
型号 |
转矩范围 |
转速范围 |
连续运行功率 |
短时运行功率 |
|
1 |
HD-200B/F |
0.5~20.00mNm |
0~30000rpm |
8W |
35W |
|
2 |
HD-300B/F |
0.8~30.00mNm |
0~30000rpm |
12W |
50W |
|
3 |
HD-500B/F |
1.6~50.00mNm |
0~30000rpm |
12W |
50W |
|
4 |
HD-1KB/F |
4~100.0mNm |
0~25000rpm |
25W |
90W |
|
5 |
HD-2KB/F |
6~200.0mNm |
0~25000rpm |
25W |
90W |
|
6 |
HD-3KB/F |
8~300.0mNm |
0~25000rpm |
65W |
250W |
|
7 |
HD-5KB/F |
10~500.00mNm |
0~25000rpm |
65W |
250W |
|
8 |
HD-10KB/F |
0.04~1.0000Nm |
0~25000rpm |
80W |
400W |
|
9 |
HD-20KB/F |
0.06~2.0000Nm |
0~25000rpm |
120W |
580W |
|
10 |
HD-30KB/F |
0.12~3.0000Nm |
0~25000rpm |
150W |
700W |
|
11 |
HD-30KB/B |
0.12~3.0000Nm |
0~25000rpm |
900W |
1500W |
|
12 |
HD-50KB/F |
0.15~5.0000Nm |
0~22000rpm |
200W |
1000W |
|
13 |
HD-50KB/B |
0.15~5.0000Nm |
0~22000rpm |
1500W |
2000W |
|
14 |
HD-60KB/F |
0.2~6.0000Nm |
0~22000rpm |
300W |
1400W |
|
15 |
HD-60KB/B |
0.2~6.0000Nm |
0~22000rpm |
2800W |
3200W |
|
16 |
HD-75KB/F |
0.2~7.5000Nm |
0~22000rpm |
300W |
1400W |
|
17 |
HD-75KB/B |
0.2~7.5000Nm |
0~22000rpm |
2800W |
3200W |
|
18 |
HD-140KB/F |
1.0~14.000Nm |
0~12000rpm |
700W |
2000W |
|
19 |
HD-140KB/B |
1.0~14.000Nm |
0~12000rpm |
3000W |
3500W |
|
20 |
HD-280KB/F |
2~28.000Nm |
0~10000rpm |
1300W |
3800W |
|
21 |
HD-280KB/B |
2~28.000Nm |
0~10000rpm |
5500W |
7000W |
