一、排污泵控制箱原理如下：
1、控制排污泵出口末端液位的排污泵控制箱原理
给水工作状态就是需要控制排污泵出口末端的集水池的水量，我们就把它称为给水工作状态的液位控制，在排污泵控制箱接线当中只需要把浮球开关常闭接点的两根引线分别接在Y1和Y2位置上即可，这种接法就是当排污泵出水段水池水满后，浮球就能漂浮到白球的位置，这时常闭接点就会自动断开，排污泵就即可停止工作，当液位位下降至起泵的位置浮球开关的常闭接点接通之后，排污泵就开始工作。排污泵控制箱示意图可以查看图八，以上就是控制排污泵出口末端液位的排污泵控制箱原理。
2、控制排污泵水池液位的排污泵控制箱原理
把浮球常开接点的两根信号线接入排污泵控制箱的Y1和Y2端子，当液位达到预先设置的满水位置，浮球就随水一起自然上升，当升到起泵的位置时（如图九黑球所示），这时常开接点就会接通，排污泵就会开始运行，液位也就会根据潜水排污泵流量的大小逐渐下降，当下降到预先固定好的停泵水位线时（如图九白球所示），这时浮球常开接点就会断开，排污泵也就停止了运行这就是控制排污泵水池液位的排污泵控制箱原理。

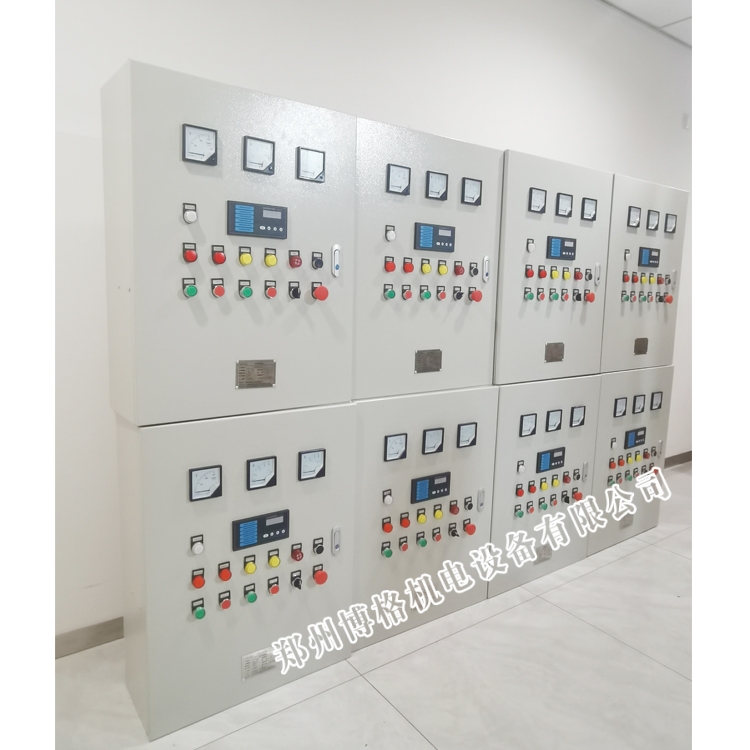

排污泵控制柜控制柜概述：排污控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能。具有单泵及多泵控制模式，具备轮换和循环工作功能。与液位开关配套使用，可实现能根据液位变化自行控制设备起停的控制系统。广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中排污泵具有可输送含有坚硬固体、纤维物的液体，以及特别脏、粘和滑的液体的特点。排污泵根据排污方式的不同，排污泵可分为自吸排污泵、液下排污泵、管道排污泵、带刀型排污泵和自动搅匀排污泵。排污泵被广泛地被使用在企业单位废水排放，城市污水处理厂排放系统，地铁、地下室、人防系统排水站医院、宾馆、高层建筑污水排放。
1、水泵控制柜启动方式分为：全压启动、星三角降压启动、自耦降压启动、软启动及变频启动等。使用时应该根据供电条件等因素选择适当的启动方式。
2、主要回路水泵控制柜主要回路由隔离电路、短路保护、过载（后备)保护电路、启停（变速）控制电器、热继电器及配电线电缆等组成，形成对水泵电机有效保护。按需设各类监控信号。
排污泵柜保养方法
1、断开电源，检查控制柜机架是否有可靠的接地，并且使接地的电阻不大于4Q；
2、在控制柜上有不同性质的电压(直流110伏;交流单相220伏;三相交流)，在维修保养时要分清电路，防止短路事故发生；
3、在控制柜上的全部电器开关，都应该动作灵活可靠，无显著噪声，连接线结头和接线柱应无松动的现象，动触头连接线结头处的钢丝应无断裂现象；
4、用软刷或吹风清除屏板插件和全部电磁开关零件的积尘，并检查控制柜内电器开关触头的状态，接触情况，线圈外表的绝缘以及机械部件的动作是否可靠；
5、更换熔丝时控制，控制柜维修需要注意哪些事项应使熔断电流与该回路的电流相匹配。
