在现代污水处理自动化过程中，通常都会需要大量的开关量顺序控制以及大量的离散量的数据采集。这些信号需要按照逻辑条件进行顺序动作并按照逻辑关系进行连锁保护动作的控制。传统上这些功能是通过气动或电气控制系统来实现的。上个世纪80年代至90年代中期，可编程逻辑控制器plc经过了一段较快的发展时期，它在处理模拟量能力、数字运算能力、人机接口能力和网络能力上都得到了大幅度的提高，从而逐渐进入了污水处理自动化控制领域。
污水处理自动化PLC控制柜是郑州继飞机电设备有限公司(继飞机电)设计生产，具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点，因此它在污水处理厂自动化控制系统应用十分广泛。
继飞机电污水处理自动化PLC控制柜可完成污水处理设备自动化和过程自动化控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点。可以根据用户需求设计PLC控制柜，并可达到轻松操作。设备更可与通讯协议的数据传输；工控机、以太网等实现的控制和监控。

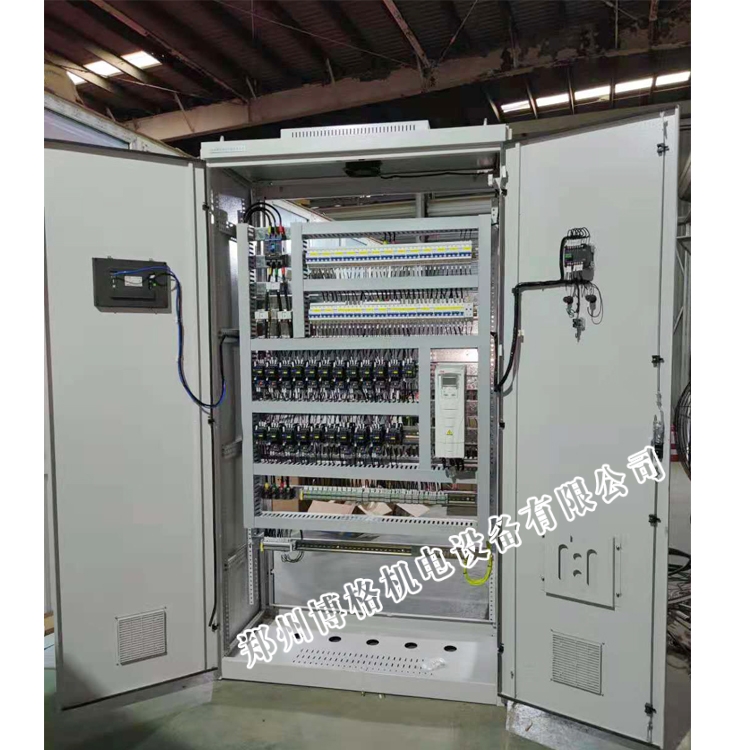

污水处理自动化PLC控制柜组成部分
1、空开：一个总的空气开关，这个是整个柜体的电源控制。相信每个柜子都必须要有的一个东西。
2、PLC：这个要根据工程需要选择。打个比方如果工程小可以直接就是一个一体化的PLC但如果工程比较大可能就需要模块、卡件式的，同时还可能需要冗余(也就是两套交替使用)。
3、24VDC的电源： 一个24VDC的开关电源，大多数的PLC都是自带24VDC的电源，根据是否确实需要来定是否要这个开关电源。
4、继电器：一般PLC是可以直接将指令发到控制回路里，但也可能先由继电器中转。打个比方，如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图需要PLC供的节点却是220VAC的，那么你就必须在PLC输出口加上一个继电器，即指令发出时继电器动作，但后让控制回路的节点接到继电器的常开或常闭点上。也是根据情况选择是否使用继电器。
5、接线端子：这个肯定是每个柜子都必不可少的东西根据信号数量可以配置。如果只是一个单纯的PLC控制柜基本就是需要这些玩意，如果你的控制柜内还需要有其他的东西就看情况增加。比方说你有可能要对某些现场的仪表或者小控制箱供电，可能你就得要增加空开数量。或者你要PLC接至上位机，可能就需要增加交换机什么的。视情况而定。
污水处理自动化PLC控制系统
污水处理自动化PLC系统有远程“手动”控制、远程自动控制方式、就地控制方式，三种控制方式。其中就地控制方式：设备的现场控制柜上的“就地/远程”开关选择“就地”方式时，通过现场控制柜上的按钮来实现对设备的启动和停止操作。
远程控制又称为“集中控制”。此运行又分为自动控制和手动控制“自动控制”方式：现场控制柜上的就地/远程开关选择远程方式，并且现场控制站的自动/遥控设定为自动方式时， plc根据现场实况自动完成各种控制包括连续的回路控制，而不需要人工的干预。
“远程手动”控制方式，现场控制柜上的就地/远程开关选择远程方式，此时运行人员通过过程量监控数据，并通过实时操作，使设备安全的运行。
