耐磨热电偶是电厂循环流化锅炉,沸腾锅炉,粉磨煤机造气炉和水泥厂系列窑头,窑尾,炉头罩及化工,冶炼等高温耐磨环境较为理想的高技术类专用产品,G系列博采众长,江苏中能仪表科技有限公司采用独特的工
艺配方,在失态平衡中制作出耐磨合金该产品与普通不锈钢金属,金属陶瓷保护管,与市场上同类耐磨合金保护管相比,其使用寿命提高1-5倍.由于环境温度差,温控点过高,振动较大,鼓风机风速过高,磨损严重,造成
温度测量非常困难,使用寿命很短暂,一般的耐磨合金只有10-90天就磨透损坏,烧弯,折断,造成热电偶损坏,给用户带来很大的损失和不必要的麻烦,本公司生产的G系列弥补了这个缺点.耐磨热电偶生产厂。

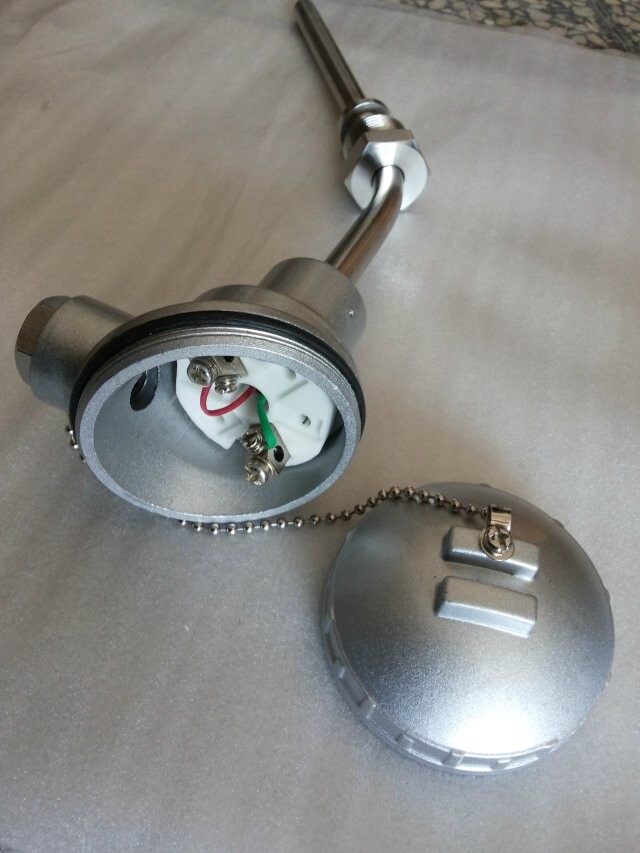

.jpg)
G系列抗冲刷,耐磨热电偶经过数百厂家,每年近万次的使用,反应很好,在很多场合具有领先同行的实力,完全可以同进口产品相媲美.该产品具有抗振,耐磨,耐腐蚀,灵敏度高,稳定性好,准确性高,使用寿命长等优
点,是目前电厂,水泥厂,化工冶炼厂等高温耐磨领域首选温度测量保护管.耐磨热电偶首选中能仪表。
主要技术参数
电气出口：M20×1.5，NPT1/2
耐磨头硬度：HRC60-65
防护等级：IP65
耐磨热电偶/耐磨热电阻保护管类型及性能:
|
类型 |
代号 |
性能特点 |
测量范围℃ |
外径d(mm) |
适用场合 |
|
不锈钢喷涂 |
NP |
耐磨 |
0~800 |
Φ16，Φ22 |
水泥， 煤粉， 流化床， 沸腾炉， 水泥旋窑 |
|
不锈钢加强 |
Q |
寿命延长 |
0~800 |
Φ22~Φ30 |
|
|
硬质合金 |
NH10 |
耐磨、耐高温 |
0~1100 |
Φ16~Φ34 |
|
|
高温合金 |
NH12 |
耐磨、耐腐、耐高温、强度好 |
0~1200 |
Φ20~Φ25 |
|
|
高温合金 |
NH13 |
耐磨、耐腐、耐高温、性能好 |
0~1300 |
Φ22 |
|
|
高鉻铸铁 |
G |
耐磨、耐腐、外径大 |
0~1050 |
Φ32~Φ38 |
耐磨热电偶/耐磨热电阻型号及规格:
|
型号 |
分度号 |
测温范围℃ |
公称压力 |
流速 |
规格 |
|
|
d |
L×L |
|||||
|
WRN-230N |
K |
0-800 |
≤100MPa |
≤100m/s |
Ф16 |
300×150 |
|
WRE-230N |
E |
0-600 |
||||
|
WZP-230N |
Pt100 |
-200～500 |
||||
|
WRN-630N |
K |
0-800 |
≤30MPa |
≤80m/s |
Ф15 |
|
|
WRE-630N |
E |
0-600 |
||||
|
WZP-630N |
Pt100 |
-200～500 |
||||
耐磨热电偶/耐磨热电阻的选型型谱:
|
WZ |
|
热电阻 |
||||
|
WR |
|
热电偶 |
||||
|
|
感温元件 |
|
||||
|
C |
|
Cu50（热电阻） |
||||
|
P |
|
Pt100（热电阻） |
||||
|
N |
|
|||||
|
E |
|
镍铬铜镍 E |
||||
|
|
连接形式 |
|
||||
|
2 |
|
固定螺纹 |
||||
|
3 |
|
活动法兰 |
||||
|
4 |
|
固定法兰 |
||||
|
6 |
|
固定螺纹锥形保护管 |
||||
|
|
接线盒形式 |
|
||||
|
2 |
|
防喷式 |
||||
|
3 |
|
防水式 |
||||
|
|
保护管直径 |
|
||||
|
0 |
|
16 |
||||
|
1 |
|
12 |
||||
|
T |
Φ18、Φ20 |
客户定制 |
||||
|
耐磨标示 |
NM |
|||||
|
耐磨头材质 |
|
|||||
|
-SN |
水泥厂专用 |
|||||
|
-DC |
电厂专用 |
|||||
|
-LM |
等离子喷涂 |
|||||
|
-CM |
高鉻铸铁 |
|||||
|
-KM |
K氏合金 |
|||||
|
特殊材质 |
|
|||||
|
使用场合 |
耐磨热电偶一定要确定其使用工矿场合， |
|||||
