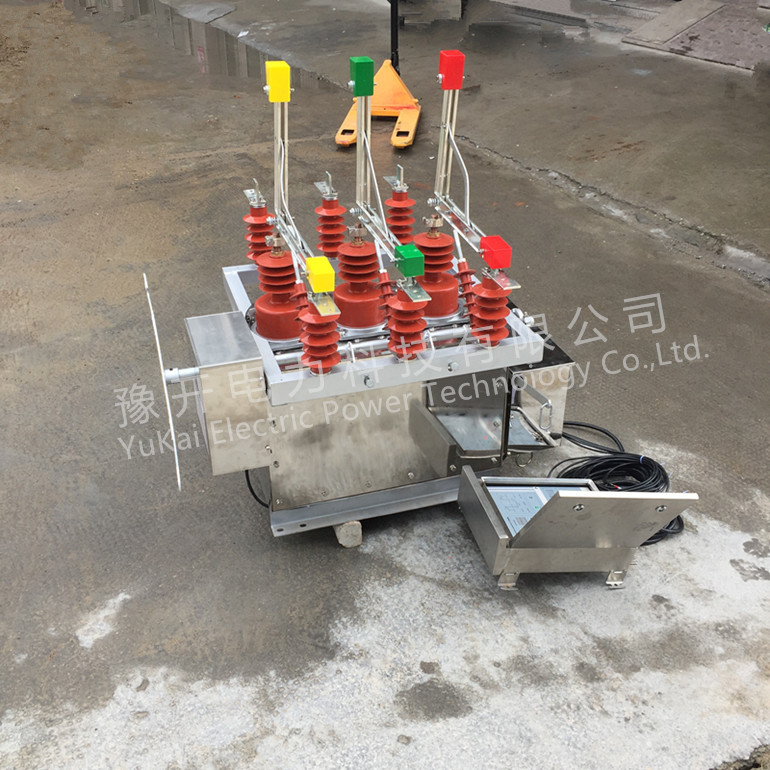

ZW10Q-12型高压双电源互投装置（以下简称装置）是由一台高压真空断路器和智能控制器两部分组成。应用于交流50赫兹、额定电压12KV以下、额定电流至630A的双路电源供电系统中，当一路电源发生停电或欠压时自动切换到另一路正常电源供电，可靠保证供电的连续性。同时具有短路及过流等保护互锁功能，有效避免了负载故障时不必要的再次供电冲击。在常用电源发生故障停电时,切换装置可以完成与备用电源的自动切换,以保证可靠性和安全性。也可根据负载的需要进行两路电源之间的选择切换。特别适用于不允许断电的重要场所,作为保证连续供电的重要电气控制装置该产品适用于对供电可靠性和安全性要求的双电源电力用户，作为双电源供电系统的控制和保护设置。
产品使用于油田、矿山、冶金、化工、铁路、通讯、机械等10kV配电线路，工矿企业10kV线路。
正常工作条件
1周围空气温度上限值不超过+55℃,下限值不超过-25℃。
2安装地点的海拔高度不超过2000米。
3大气的相对湿度在周围空气温度为+40℃的时不超过50%，在较低的温度下可以有较高的湿度;湿月的
月平均温度为+25℃时,平均相对湿度为90%,并考虑到因湿度变化发生在产品表面的凝露。
4污染等级为三级。
5运行地点无强烈震动和冲击,无腐蚀金属和破坏绝缘的有害气体,无严重尘埃,无导电微粒和爆炸危险物质。
性能特点
本装置其控制功能见下表:在自动控制状态下,电源正常时应由常用电源供电,当常用电源出现异常时,经一定的延时后自动切换至备用电源供电;当常用电源恢复正常后,经一定的延时后自动返回到常用电源供电。
