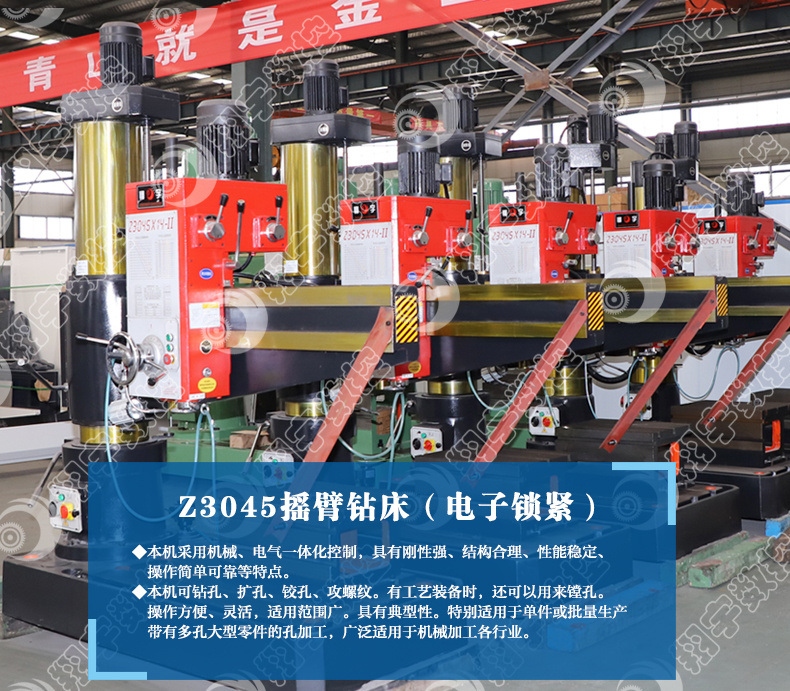

一．Z3045摇臂钻：
Z3045摇臂钻电子锁紧，钻孔直径45mm适用范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床的主要变型有滑座式和万向式两种。滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成，滑座可沿床身导轨移动，以扩大加工范围，适用于锅炉、桥梁、机车车辆和造船，机械行业，等行业。
二．结构特点：
1、主要关键件选用高强度铸铁和钢材 ；
2、经专业化设备连续加工确保基础部件精良；
3、采用液压预选变速机构可节省辅助时间；
4、主轴正反转停车制动变速空档等动作用一个手柄控制轻便快捷；
5、主轴箱摇臂内外柱采用液压驱动的菱形块夹紧机构夹紧可靠；
6 、16级主轴转速与进给可选配出经济的切削 ；
7、摇臂导轨外柱圆表面主轴主轴套筒及内外柱回转滚道等处均进行了淬火处理可长期保持机床精度的稳定延长了使用寿命 ；
8、完善的保护装置和外柱防护 ；
9、在结构设计方面和在制造过程中采取了有效措施使得机床的精度持久和整机的使用寿命均为加大延长。
三．用途：
广泛的大型设备用来钻孔扩孔锪平面铰孔攻螺丝镗孔广泛适用于机械加工各部门
四．主要技术参数：
|
摇臂钻床参数项目 |
Z3045（电子锁紧） |
|
钻孔直径（mm） |
45 |
|
主轴端面至工作台距离（mm） |
260-1000 |
|
主轴中心至立柱母线距离（mm） |
360-1400 |
|
主轴行程（mm） |
320 |
|
主轴锥孔（莫式） |
4 |
|
主轴转数范围（rpm） |
22-1220 |
|
主轴转数级数 |
12 |
|
摇臂回转角度（°） |
360 |
|
主电机功率（kw） |
3 |
|
升降电机功率（kw） |
1.5 |
|
机床重量（kg） |
1600 |
|
外形尺寸（mm） |
1900*810*2300 |
五．公司介绍
山东翔宇数控机床有限公司主要致力于金属带锯床、加工中心、数控车床、摇臂钻床、立式钻床、立式铣床、卧式铣床、炮塔铣床、钻铣床等产品的研发、生产。
