优点
1、满足测量空间的需求
CH系列影像仪量程（XYZ）从300mm*200mm*200mm到1200mm*1500mm*200mm，覆盖面广，满足客户多样的需求，针对特殊需求，还可定制开发。
2、满足测量精度的要求
对于品质管控要求高的情况，一个精度等级高的测量仪器，才能保证测量的可靠性和准确性。影像仪的精度就是关键指标，是保证测量精度的重要因素。
CH系列影像仪6.5X电动变倍高分辨率镜头和大视野镜头组合测量，表面光、透射光、同轴光分段编程控制，铸就强大的毛边、弱边抓取功能，清晰呈现工件真实边缘，实现精准测量。
3、满足可靠性要求
中图仪器CH系列稳定可靠的核心部件，经过精密的组装调校，测试，才能达到精度要求，实现可靠运行，是稳定可靠测量设备。
4、满足易用性需求
仪器的易用性和便捷性，影响着使用体验和测量效率。CH系列影像仪手段丰富，功能强大：
（1）支持CAD图纸和Gerber图纸导入，坐标系匹配测量；
（2）支持触发测头和光学测头，进行高度、平面度测量，实现3D空间测量；
（3）支持卡尺、高度计等外部输入，CNC测量支持扫码枪输入。
产品参数

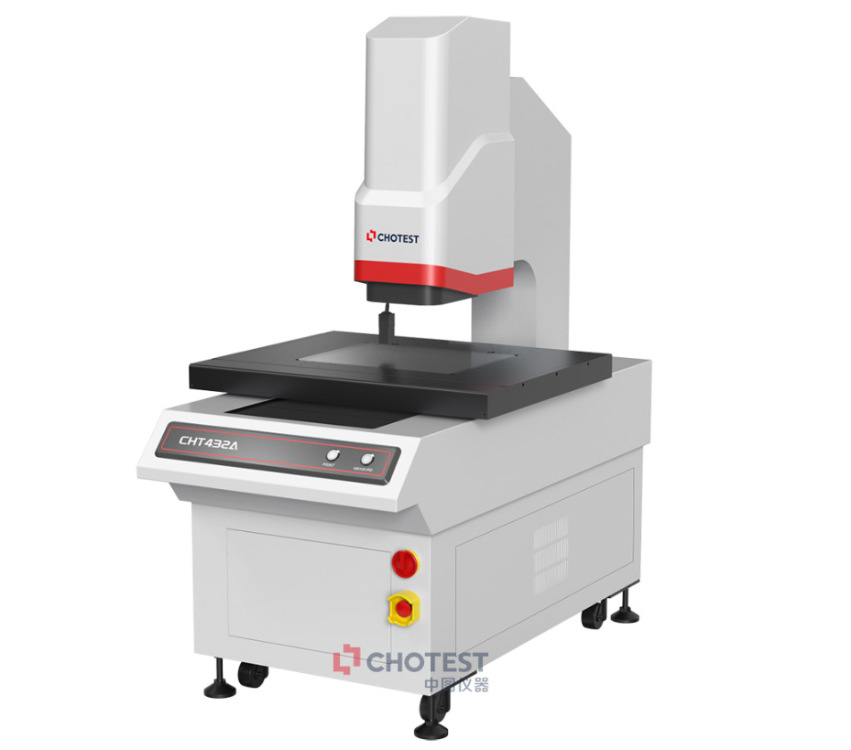

产品型号：CHT/CHS/CHX
产品名称：全自动影像仪
X轴行程范围：（300-1200）mm
Y轴行程范围：（200-1500）mm
Z轴行程范围：200mm
光栅显示分辨率：0.1μm,0.5μm
图像传感器：高清彩色工业摄像机
运动导轨：精密直线导轨
主要特点：精准测量，操作简单，功能丰富
生产企业：深圳市中图仪器股份有限公司
注释：更多详细产品信息，请联系我们获取
CH系列国内光学影像轮廓尺寸测量仪通用性强，光学测量针对接触式测量无法实现接触的特征，可通过光学放大及光强调节进行测量，如微型特征，深槽内特征及接触易变形材料或薄件等。
国内光学影像轮廓尺寸测量仪具有测量手段多、灵活性强、非接触等特点，被广泛的应用在各种精密电子、晶圆科技、塑胶、精密零件、接插件、模具、PCB板、粉末冶金、钟表零件、医药工业、光纤器件、汽车工程、高等院校、科研院所等领域。
