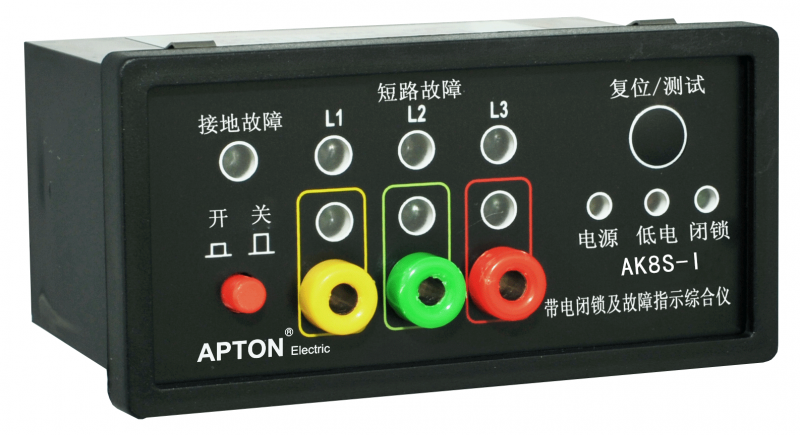

带电及故障监测综合指示仪安装使用说明书
一、产品简介：
AK8S-I型带电及故障监测综合指示仪是配套安装在配电网络系统中的环网开关、电缆分支箱、箱变上，用于指示相应电缆带电状态及相应电缆区段的短路和单相接地故障的一种实时监测装置。线路带电或发生故障时，工作人员可借助指示器的报警指示，迅速确定线路当前是否带电及故障区段，并找出故障点。同时，报警信息可实时发送到监控中心的服务器，在监控电脑的屏幕上显示出故障所在的区域和具体位置，引导巡线人员迅速确定故障区段并找出故障点。该指示器为解决故障查找问题提供了最佳途径。对提高工作效率，缩短停电时间，迅速恢复供电，提高供电可靠性和经济效益，有着十分重要的意义。
二、主要功能：
1、短路故障报警指示功能；
2、接地故障报警指示功能；
3、带电指示功能；
4、核相功能：
5、带电闭锁功能：
6、电池低压告警指示功能：
7、自动/手工复位功能；
8、故障报警信号远程输出
9、自检测试功能；
10、RS-485功能（选配）；
11、防止负荷波动误报警及自动躲避合闸涌流功能；
三、主机尺寸：
面板主机尺寸：96mm(宽)*49mm(高)*80mm(深)
安装开孔尺寸：92mm*45mm
四、设备清单：
1、主机（1台）；
2、短路传感器（3只）；
3、接地传感器（1只）；
4、带电传感器（3只 选配）；
5、短路传输光纤（3根） 按客户需求定制；
6、接地传输光纤（1根） 按客户需求定制；
7、安装使用说明书（1份）；
