概述：

WTW系列自动跟踪天线是世界上最优秀的遥测天线。它采用最新的技术和极限性能，极好的RF特点，在陆地或水上广泛地用于飞机、直升机、无人机、导弹和火箭的飞行试验(测试)。自动跟踪天线包括从小尺寸的40cm的天线到大尺寸太空应用的自动跟踪天线。

产品描述：

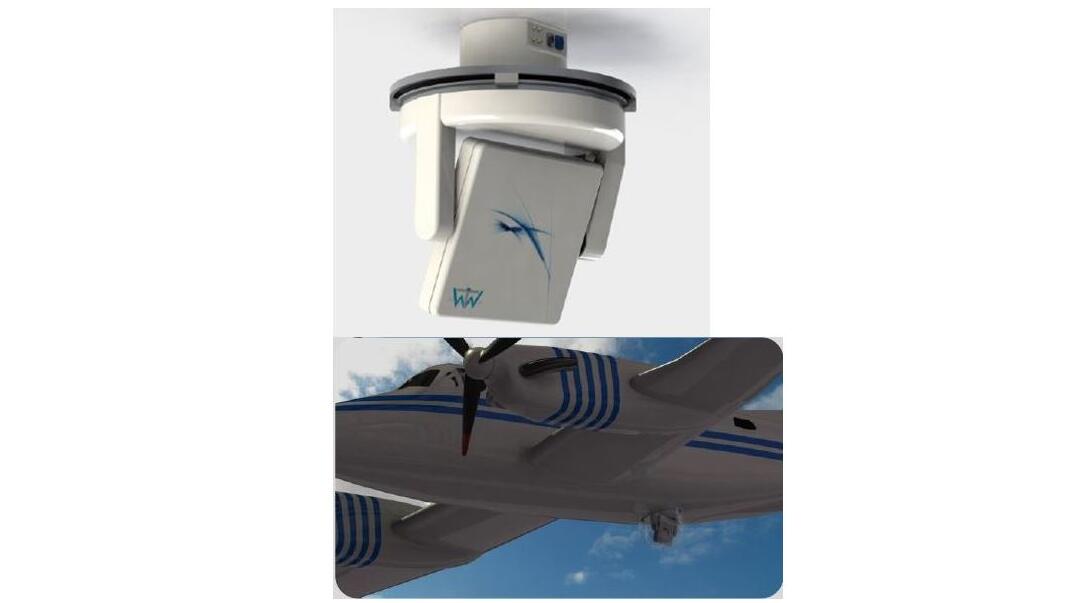

WTW-LS 20R机载双频道安装在飞机上的自动跟踪天线，重量轻的机载跟踪天线垂直安装在飞机上。这个天线系统是由28V DC驱动，高速以太网控制。

主要特点：

● 增益：

⋆ ~ 16 dBi @ 1850 MHz

⋆ ~ 20 dBi @ 2350 MHz

⋆ ~ 19 dBi @ 4650MHz(可选)

⋆ ~ 20 dBi @ 5150MHz(可选)

● 频率范围：

⋆ S波段(S)：2200-2400MHz(标准)

⋆ 北约E波段(E)：2185-2485MHz(标准)

⋆ L波段较高频带(U)：1710-1850MHz(标准)

⋆ L波段较低频带(L)：1435-1540MHz(标准)

⋆ C1波段(C1)：4400-4940MHz(可选)

⋆ C2波段(C2)：5091-5150MHz(可选)

⋆ C2e波段(C2e)：5091-5250MHz(可选)

注：定制RF波段天线，请咨询

● 重量：

⋆ ~ 20kg

● 尺寸(俯仰0°外部)：22.5” x  22” ( 直径 x 高度)

● 尺寸(俯仰0°内部)：10” x  6”  (直径 x 高度)

● 极化：右旋圆极化和左旋圆极化

● 模式：

⋆ 手动跟踪

⋆ 程控跟踪

⋆ GPS定位

⋆ 位置补偿可选

● 转矩：

⋆ 方位 最大：530Nm

⋆ 俯仰 最大：650Nm

● 速度：

⋆ 方位 最大：28°/sec

⋆ 俯仰 最大：37°/sec

● 移动：

⋆ 方位 无限(Slipring)

⋆ 俯仰 -10°到90°(可选达到190°)

● 校准：

⋆ 双轴绝对编码器
