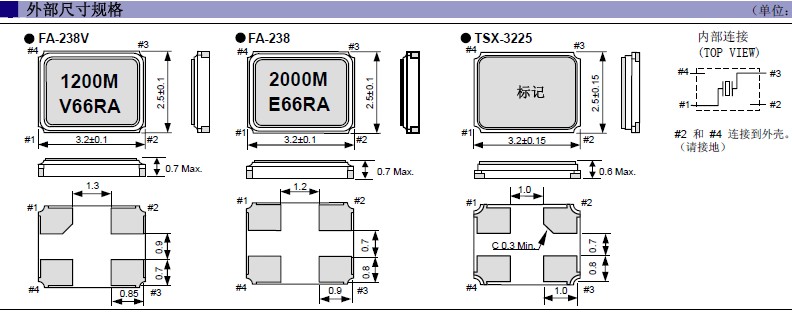

TSX-3225晶振,爱普生晶振,3225晶振小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
.jpg){kind=small}
| 项目 | 记 号 | TSX3225 | 条 件 |
| 频率 | f_nom | 16.00~48.000MHZ | |
| 电压 | ppm | 10ppm 20ppm或指定 | |
| 顶点温度 | Ti | +25±5°C | |
| 二级温度系数 | B | (−3.5±1.0)x10−8/°C2 | |
| 负载容量 | CL | 7.0pF/9.0pF/12.5pF | |
| 串联电阻 | R1 | 65kÙ 最大值 | |
| 绝对最大激励等级 | DLmax. | 1μW | |
| 推荐激励等级 | DL | 0.1μW | |
| 并联电容 | C0 | 0.8pF 典型值 | |
| 频率老化程度 | f_age | ±3x10-6 | +25±3°C，第一年 |
| 工作温度范围 | T_use | -20°C～+70°C | |
| 保存温度范围 | T_stg | -55°C～+125°C |
| 单件保管一年 |
.jpg){kind=small}
.jpg)
.jpg){kind=small}
温下产品的频率主要是观察其稳定性与一致性.稳定性是相对于单个产品而言,一方面要求产品在测试仪上重复测试时,频率变化量要小,好产品频率变化量可以小 于±0.5ppm,与产品频率高低及TS大小有关,一般情况下,频率越高变化量越大,TS越大变化量越大,测量指标一般是FL,若是FR则不存在TS的问 题；另一方面要求产品在电路中工作时不出现频率漂移,也就是说产品频率不要跑到几百甚至几千ppm去,一般情况下只有高频（27M以上）产品才会有这个问 题,尤其是3RD产品.如果频率不稳定,偏移的幅度上百ppm或同时伴有C0偏小现象,应考虑胶点是否松动.
.png)
爱普生科技为一专业之频率组件与感测组件供货商,自年成立以来,始终致力于石英晶体相关谐振器(Crystal)、石英晶体振荡器(Oscillator crystal) 等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术.公司多年来致力于研发创新,部分核心技术是日本业界的领先者,近年来陆续取得石英相关制造技术专利；未来将持续加强开发,以成为全球石英频控元件领导者之目标迈进.
爱普生电子多年来在环保工作上持续努力,期望藉由环境管理、自发且持续的改善,达到改善环境、减少环境冲击的实质目的.本公司于2002年6月开始推行ISO 14001环境管理系统,持续改善整体环境并有助提高经营绩效,同时强化内外销竞争力与提升公司形象.我们承诺将会持续维护ISO 14001环境管何可能污染环境的因素,善尽社会责任.
