振德隆橡胶机械（昆山）有限公司

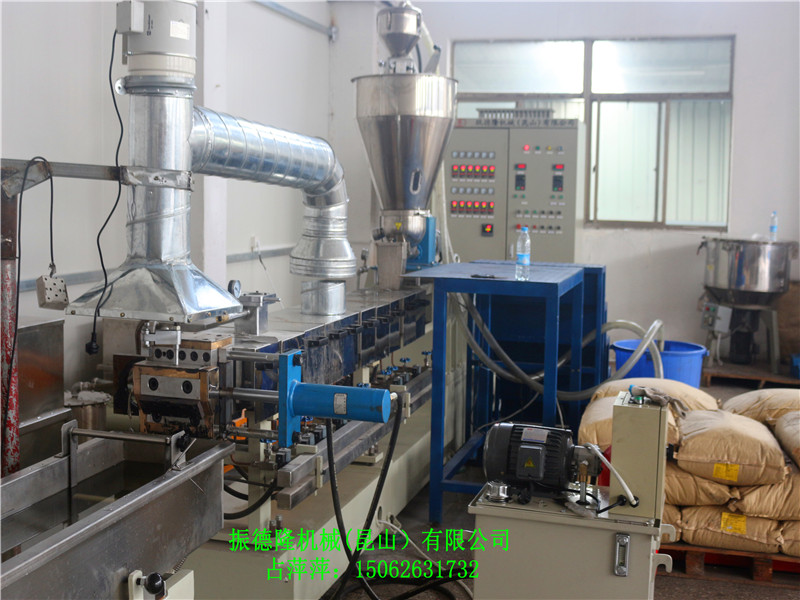

高混机----螺旋自动上料机------双螺杆造粒机-------冷却水槽-------吹干机-------切粒;

耐腐蚀性,电绝缘性(尤其高频绝缘性)优良,可以氯化,辐照改性,可用玻璃纤维增强.低压聚乙烯的熔点,刚性,硬度和强度较高,吸水性小,有良好的电性能和耐辐射性;高压聚乙烯的柔软性,伸长率,冲击强度和渗透性较好;超高分子量聚乙烯冲击强度高,耐疲劳,耐磨. 低压聚乙烯适于制作耐腐蚀零件和绝缘零件;高压聚乙烯适于制作薄膜等;超高分子量聚乙烯适于制作减震,耐磨及传动零件.

成型性能：

1.结晶料,吸湿小,不须充分干燥,流动性极好流动性对压力敏感,成型时宜用高压注射,料温均匀,填充速度快,保压充分.不宜用直接浇口,以防收缩不均,内应力增大.注意选择浇口位置,防止产生缩孔和变形.

2.收缩范围和收缩值大,方向性明显,易变形翘曲.冷却速度宜慢,模具设冷料穴,并有冷却系统.

3.加热时间不宜过长,否则会发生分解,灼伤.

4.软质塑件有较浅的侧凹槽时,可强行脱模.

5.可能发生融体破裂,不宜与有机溶剂接触,以防开裂.

硅烷的用量直接影响交联程度。

凝胶质量分数一直随硅烷的用量平缓增加, 但是最大的交联度也小于30 %。

凝胶质量分数在硅烷的用量少于3 份时, 随硅烷用量的增加而增加, 并在硅烷用量达到3 份时达到了最大点,之后略有下降。说明在硅烷未能有效的与EVA 进行接枝反应, 产生的部分凝胶只能是EVA 与硅烷发生了部分交联反应或者是直接与过氧化物进行了交联。

出现接枝饱和点, 低于此饱和点的用量将明显的缩减交联度, 而高于此饱和点的用量并不能增加交联度, 多余的硅烷游离在EVA 中, 不但不能改善材料的性能,甚至可能形成弱应力点，

硅烷用量和凝胶质量分数的关系：　

硅烷用量与拉伸强度和断裂伸长率之间的关系。随体系的交联度的提高, 分子链之间的相对运动困难, 相当于提高了分子链的刚性, 使拉伸强度上升, 断裂伸长率下降。　

引发剂的影响

引发剂用量与凝胶质量分数的关系,用量少, 得到的凝胶质量分数会明显降低, 无法改善材料的交联性能; 但用量过多, 凝胶质量分数也出现下降的趋势。

原因如下: 初始DCP的增加会增加接枝的质量分数, 提高了凝胶质量分数, 但当其达到某一极限时, 会产生由于接枝过度增加导致PE 大分子链上所含官能团数量急剧增长, 大分子链段运动受阻, 官能团之间发生碰撞交联反应机会减少, 致使凝胶质量分数反而出现降低, 甚至DCP在用量较大时会夺取PE 的活性点直接参与反应, 形成早期的交联键而使硅烷丧失交联的机会和可能。

密炼机挤出机

http://zhanpingping.dd1258.com/

填充母料造粒机

http://zhanpingping.sg560.com/

石头纸造粒机

http://zhanpingping.chinajnhb.com/

低烟无卤造粒机

http://zhanpungping.955183.com/

电缆料造粒机

http://zhanpingping.cn.qiyeku.com/

PVC电缆料造粒机
