一、工作条件
1． 海拨高度不超过2000米。
2． 环境空气温度：-25～+40℃。
3． 空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。最湿月份的平均温度为+25℃时，月平均最大相对湿度为90％。
4． 安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。
5． 环境污染等级为3级。
6． 振动不大于30米/秒的场。
三、 结构及工作原理

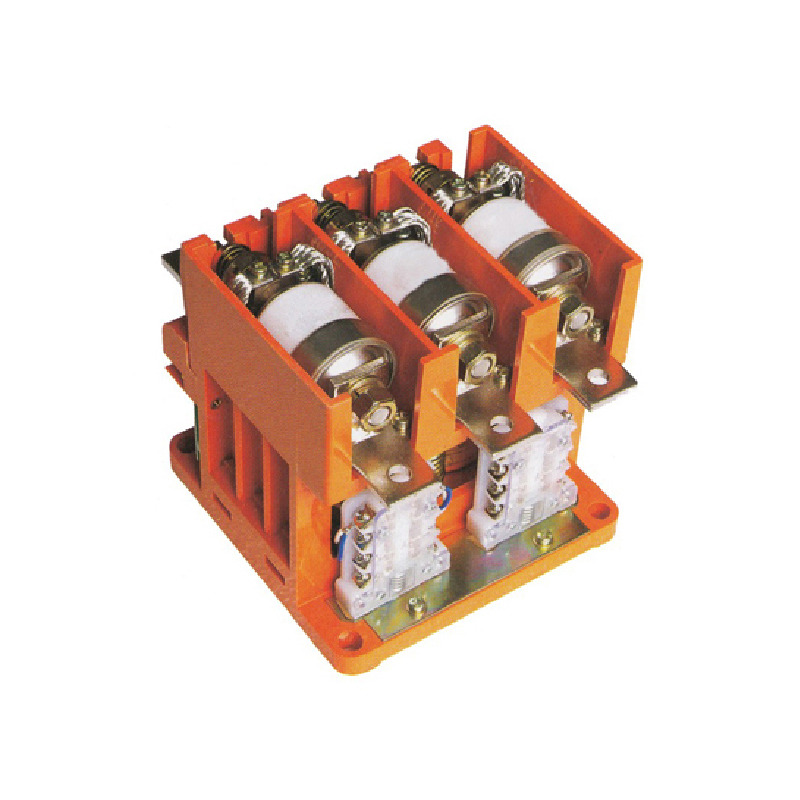

触器由真空开关管、绝缘架，动臂、磁路支撑架、电磁操作机构及整流装置组成。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。
真空开关管静导电板通过螺钉固定在绝缘架上，绝缘架与左右支撑板及磁路支撑架用螺钉联结。当线圈通电后衔铁吸合，带动动臂和动导杆等，使真空开 关管动触头运动，与静触头接触，使接触器处于闭合状态。当线圈断电后，在反力弹簧作用下衔铁板释放，动静触头分离使接触器处于分断状态。
电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。
辅助触头位于衔铁板一端，由衔铁上下运动带动辅助触头运动。
五、使用与维修
1． 接触器的工作电压及工作电流不应超过额定值（控制回路原理图见图四、图五、）。
2． 对新换的真空开关管要事先检查其真空度。要求在10-2帕（10-4托）以上。可
用工频耐压法检查：触头间距在标准要求范围内，要求耐压8KV以上（经三次试验后，不允许有击穿或连续闪络现象）。
3． 平时建议用2500V兆欧表检查。当绝缘电阻小于100M 时应加强监视。小于60M
时应更换真空开管。检查时应区分陶瓷表面受潮或其他原因引起的绝缘下降。
4． 在小负荷感性负载使用真空接触器时，建议配用RC阻容吸收盒，接入接触器主电路负载侧。
5． 凡属下列情况之一时应对接触器作全面检查和调整。
⑴ 每年一次例行检查和清洁工作。
⑵ 动作一万次以后。
⑶ 真空开关管损坏后。
检查及调整内容：
⑴ 真空开关管真空度。可用工频试验法。
⑵ 辅助触头触点接触情况。接触不良要调换新触头或以维修。
⑶ 检查开距及三管同步。
⑷ 所有螺钉螺母有否松动。活动部位有否卡住现象。
⑸ 绝缘耐压程度检查，用测试仪或2500V兆欧表。
