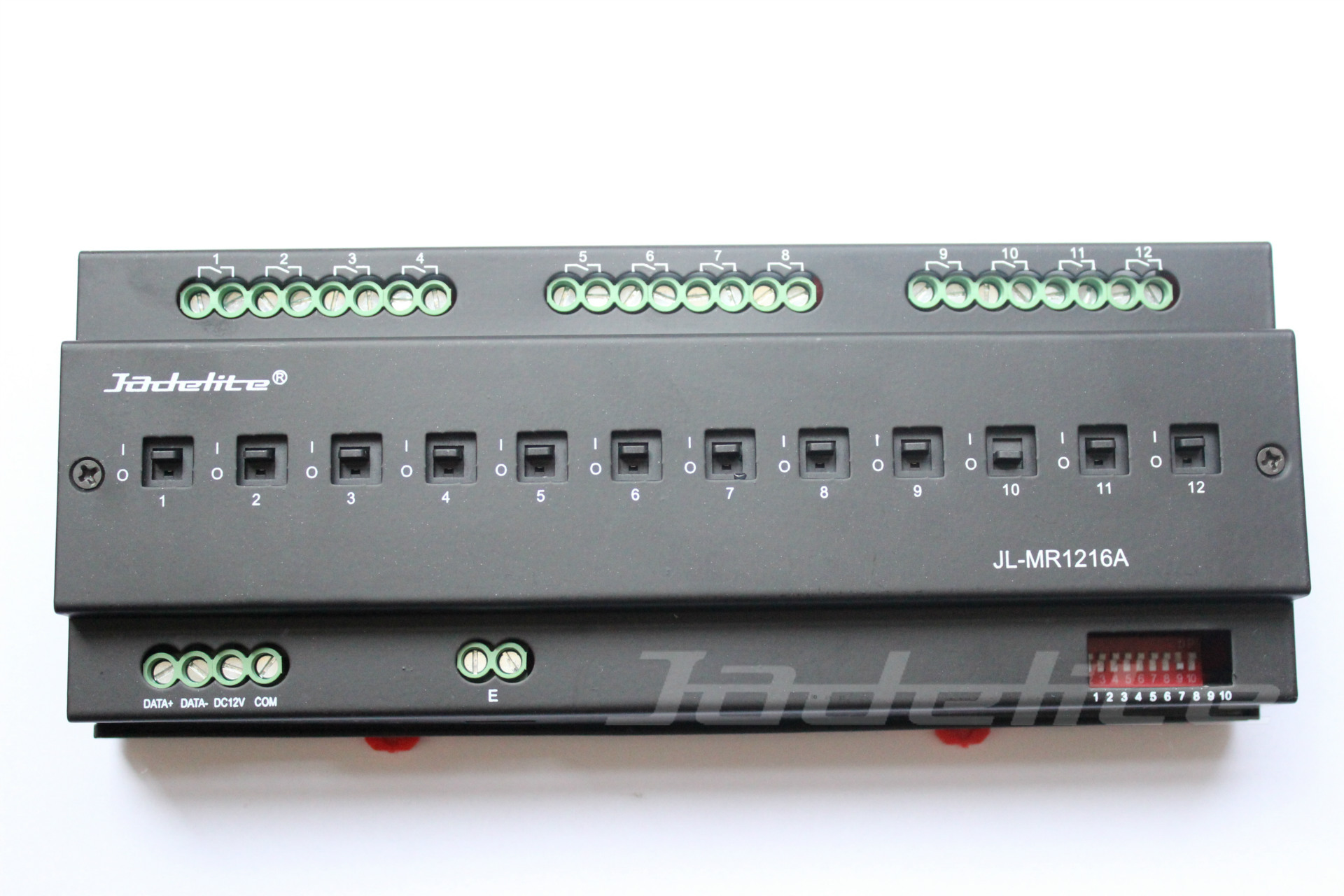

本产品为12回路、16A/回路开关控制器，适合于光源和非光源的任何类型负载的开关控制。控制器采用标准导轨安装，接线采用高可靠的插拔式接线端子，使其非常易于工程安装与维护。结合本地控制按钮和回路状态指示灯，调试非常简单方便。控制器预留了一个紧急信号（例如消防）接口，这可以保证在紧急情况下对特殊照明设备的固定要求。
技术参数
工作电压：DC12V，频率：50Hz-60Hz
环境温度：0℃-45℃，相对湿度：20%-90%
储存温度：-40℃-+60℃，储存相对湿度：10%-93%
输出回路：12路继电器
每回路最大输出电流：16A
保护：需外接断路器保护
安装方式：35mm标准导轨
继电器寿命：大于70,000次
外型尺寸（长×宽×高）：228×95×60(mm)
自带消防接口，每路带开关旁路
自带场景控制器
产品功能
12路继电器开关输出单元
最多可具256个独立区域
每个区域具有64个场景，场景运行时间最长60分钟
每个回路具有灯具保护延迟(0-60分钟)
每个回路具有紧急直通开关
具有远程编程和管理功能
设备重启可选择已开的场景或指定的场景
每个回路具有分批启动延迟(0-25秒)
每个区具有2个序列，每个序列的最多步骤数和回路数一样
根据需要可扩展，用于应急照明的控制（与消防信号联动）或接受第三方系统控制。
产品资质
该产品已经通过CE认证。
应用
该产品带12路智能继电器，每回路可独立控制4400W灯具的开关，带强切功能，带旁路开关预防意外断电事故，可用于任何照明场所，如酒店、博物馆、体育馆、办公大楼、住宅、教室等。
|
产品名称 |
产品描述 |
型号 |
设备尺寸 |
|
壁挂式调光控制器系列 |
|||
|
调光控制器 |
4回路*5A，壁挂安装，带有回路空开保护、旁通保护 |
JLD0405 |
400*305*85 |
|
调光控制器 |
4回路*10A，壁挂安装，带有回路空开保护、旁通保护 |
JLD0410 |
400*305*85 |
|
调光控制器 |
6回路*10A，壁挂安装，带有回路空开保护、旁通保护 |
JLD0610 |
550*350*140 |
|
调光控制器 |
6回路*20A，壁挂安装，带有回路空开保护、旁通保护 |
JLD0620 |
650*350*140 |
|
调光控制器 |
8回路*5A，壁挂安装，带有回路空开保护、旁通保护 |
JLD0805 |
500*325*85 |
|
调光控制器 |
12回路*5A，壁挂安装，带有回路空开保护、旁通保护 |
JLD1205 |
550*345*110 |
|
调光控制器 |
12回路*10A，壁挂安装，带有回路空开保护、旁通保护 |
JLD1210 |
650*355*140 |
|
调光控制器 |
12回路*16A，壁挂安装，带有回路空开保护、旁通保护 |
JLD1216 |
650*355*140 |
|
调光控制器 |
12回路*20A，壁挂安装，带有回路空开保护、旁通保护 |
JLD1220 |
650*355*140 |
|
加QQ3248624137 联系13958112230苏女士 |
|||
|
导轨式调光控制模块——标准导轨安装（根据需要可加配回路空开保护、直通保护） |
|||
|
调光控制模块 |
4回路*5A，导轨安装 |
JL-MD0405 |
230*90*50 |
|
调光控制模块 |
4回路*16A，导轨安装，0-10V调光控制 |
JL-FR0416 |
166*95*60 |
|
导轨式开关控制模块——标准导轨安装（根据需要可加配回路空开保护、直通保护） |
|||
|
开关控制模块 |
4回路*16A，导轨安装，自带消防接口，每路自带开关旁路 |
JL-MR0416A |
116*95*60 |
|
开关控制模块 |
6回路*16A，导轨安装，自带消防接口，每路自带开关旁路 |
JL-MR0616A |
165*95*60 |
|
开关控制模块 |
8回路*16A，导轨安装，自带消防接口，每路自带开关旁路 |
JL-MR0816A |
166*95*60 |
|
开关控制模块 |
12回路*16A，导轨安装，自带消防接口，每路自带开关旁路 |
JL-MR1216A |
228*95*60 |
|
智能控制终端 |
|||
|
按键式场景面板 |
按键式，6场景控制面板，可扩展场景 |
JL-MB-KD6 |
86型 |
|
触摸式场景面板 |
触摸式，8场景控制面板，可扩展场景 |
JL-MB-KM8 |
86型 |
|
触摸式场景面板 |
触摸式，6场景控制面板，可扩展场景 |
JL-MB-KM6 |
86型 |
|
触摸屏 |
4寸彩色触摸屏 |
JL-TOUCH-4 |
非标底盒 |
|
液晶时钟面板 |
液晶显示，触摸式时钟管理器 |
JL-MZ |
非标底盒 |
|
传感器 |
|||
|
红外双鉴移动传感器 |
内设亮度传感器、温度传感器、红外传感器等，墙装或吸顶安装 |
JL-IR12 |
106*106*34.5 |
|
环境照度监测器 |
内设照度传感器，墙装或吸顶安装 |
JL-IEM12 |
106*106*34.5 |
|
系统控制设备 |
|||
|
iPad控制接口模块 |
用于TCP/IP网络与RS485协议之间的转换，导轨式安装 |
JL-iPad-I |
76*92*60 |
|
大金空调接口模块 |
系统专用的与大金空调VRV系统之间的接口模块，导轨式安装 |
JL-DAIKIN-I |
76*92*60 |
|
电源模块、中继器、隔离器 |
|||
|
电源模块 |
12V模块工作电源 |
JL-DC1230 |
78*93*56 |
|
接口模块 |
有源的RS-232到RS-422/485的转换器模块 |
JL-7520AR |
122*72*33 |
|
信号模块 |
系统通讯放大整形驱动模块，即信号放大器 |
JL-7510 |
122*72*33 |
|
客房控制系统 |
|||
|
客房调光开关模块 |
客房控制系统，5路开关量，2路调光 |
JL-RCU-2D5R |
171*86*60 |
|
客房8路开关控制模块 |
客房控制系统，8路开关控制 |
JL-RCU-0810R |
174*86*60 |
|
客房房态模块 |
客房控制系统，客房房态控制，客控主机 |
JL-RCU-MB |
174*86*60 |
|
空调窗帘控制模块 |
客房控制系统，空调、窗帘控制 |
JL-RCU-CUR |
174*86*60 |
|
空调墙装温控器 |
客房控制系统，空调温度控制 |
JL-ACP |
86*86*35 |
|
客房控制软件 |
客房控制系统软件 |
JL-HR 1.0 |
/ |
|
软件类 |
|||
|
中央监控软件 |
中央监控软件（不含电脑、打印机） |
JL-PC 2.0 |
/ |
|
系统编程软件 |
对所有系统在线设备进行功能设置和应用编程,完成系统工程设计的各项功能。 |
JL-PD 1.0 |
/ |
|
LED调光驱动器 |
|||
|
LED调光驱动器 |
可实现对LED灯的无极调光、连续调光，导轨式安装 |
JL-LED-350 |
100*45*30 |
|
LED调光驱动器 |
0-10V LED调光，支持Switch Dim，可手动调光，实现LED灯与传统的荧光灯具同时使用，螺孔安装 |
JL-LED-10 |
148*48*26 |
