XL（F） -21系列动力配电柜适用于发电厂及工矿企业、交流电压550V及以下的三相 三线、三相四线、三相四线、三相五线制系统，广泛适用于工矿企业、冶金化工、宾馆 银行、车站码头、轨道交通等户内、户外动力照明配电之用。若用于户外时，请与设备 生产厂家协商解决。
XL（F） -21系列动力配电柜的使用环境条件
1.环境温度:-5℃+40℃，且24h内的平均温度不超过+35℃。
2.海拔高度:不超过2000m。
3.相对温度:在周围空气温度为+40℃时不超过50%;
在较低温度下可以有较高的相对温度(如时为90%),考虑到温度的变化允许产生适度的凝露。
4.设备安装时垂直面的倾斜度不应不超过5℃设备应安装在无剧烈振动、无冲击及无腐蚀的场所。

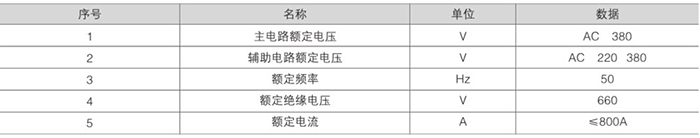

主要技术参数(见表1)
主电路方案
本幵关柜主电路方案共105个，但不包括由于辅助电路控制与保护的变化而派生方案和规格
产品结构
XL(F)-21型低压动力配电柜系户内靠墙或不靠墙安装，可制成单幵门或双开门的配电装罝，其基本结构采用钢板弯制及角钢焊接而成，前门可装设刀幵关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开柜门，配电箱内部所有设备为敞露，便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还可装有接触器和热继电器，作电动机频繁启动、欠压、过载保护功能，若配相应电器元件，则起到马达接地保护功能。
门与壳体均焊有接地螺钉，确保壳体与地连接可靠。

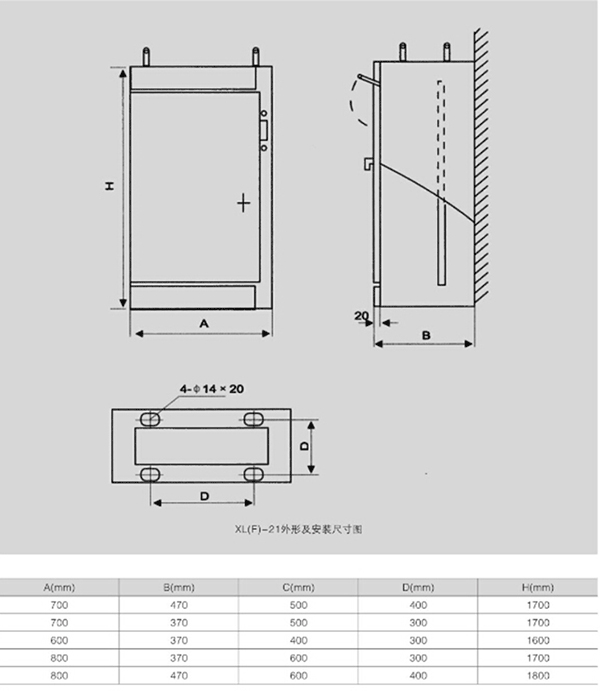

订货须知:用户在订货时，如果客户有其他特殊要求，则需提供原理图。由于产品变化种类比较多，外形安装尺寸及拼装形式需与客户交流后另行提供。
