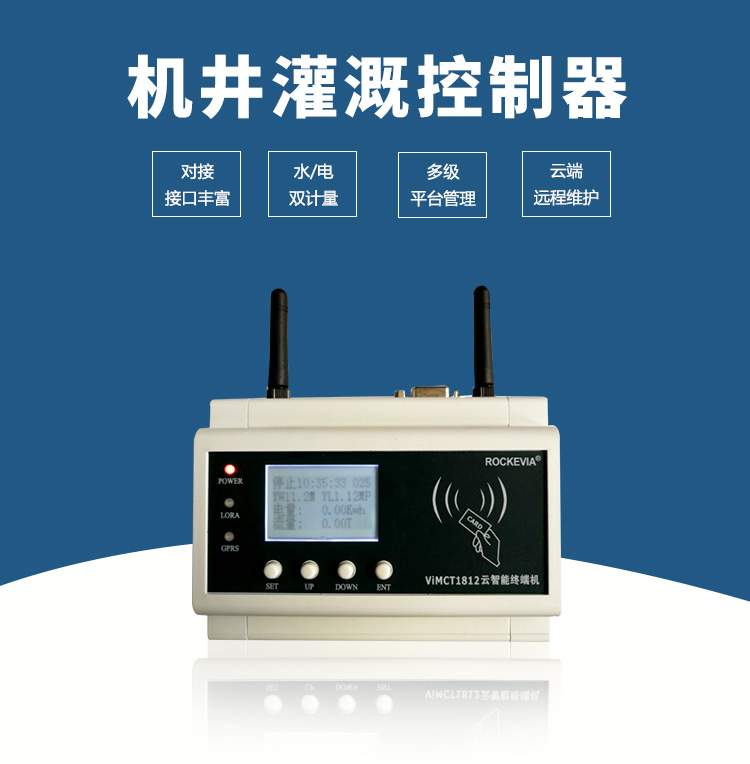

机井控制器
1. 1812产品特点
(1) 可根据用户要求进行逻辑编程、自动控制。
(2) 可嵌入 GPRS 数据传输模块或者 433MHz 无线通讯模块。
(3) 支持有线、GPRS/CDMA/433M 无线、蓝牙(可选)等多种通讯方式。
(4) 支持多种计量方式：水量计量、电量计量、水电双计量。
(5) 多种管理卡，直接刷卡设置机井号、单价、表参数等。
(6) 一机多卡：一个控制器可供多张用户卡使用。
(7) 一卡多机：用户卡可在相同县乡村代码的控制器上使用。
(8) 继电器控制输出，可直接接入接触器，无需中间继电器转接。
(9) 采用低功耗设计： 静态值守电流：≤1mA/12V DC；工作电流：≤10mA/12V DC。
2. 产品功能
(1) 采集功能：采集流量计、脉冲水表的流量数据； 采集电能表的电量数据； 采集压力、水位变送器的
标准信号； 采集水泵或阀门运行状态、设备供电状态等信息。
(2) 控制功能：支持自动控制、远程就地控制水泵、阀门等控制设备。
(3) 就地管理功能：支持通过蓝牙传输设备进行近距离参数设置、程序升级(功能可选)。
(4) 远程管理功能：支持通过无线通讯进行远程参数设置、程序升级。
(5) 报警功能：监测数据越限、IC 卡内余额不足等，立即上报告警信息。
(6) 存储功能：本机循环存储监测数据，掉电不丢失。
(7) IC 卡功能：支持非接触式 IC 卡刷卡开泵、关泵。
(8) 支持手机 APP 对 IC 卡进行发卡、充值等操作。
(9) 上报功能：定时上报——设定上报间隔；
(10)主动上报——开关泵、信号报警。
3. 技术参数
(1) 硬件配置：8 路 DI、4 路 AI、2 路 DO、2 路 485 串口、1 路 232 串口、1 路非接触 IC 卡读写接口、
1 路 GPRS/CDMA/433M 无线通讯。
(2) 面板显示：1 路液晶显示。
(3) 存储容量：512k。
(4) 供电电源：DC10-30V 或 AC 10-24V，建议 AC 18V、DC 12V、DC24V。
(5) 工作环境：温度：-40~+85℃；湿度：≤95%。
(6) 安装方式：盘装式。
4. 机井控制器功能的确定
为了方便用户使用，需要用户在定货之前与厂家落实想要实现的功能，因为控制器内部的程序不同，
实现的功能也不一样，例如：
(1) 使用哪个厂家的水表或电表，输出信号是脉冲、4-20mA 还是串口信号？
(2) 是否安装水位计、水位计的输出信号是什么？
(3) 是否安装开门报警装置？
(4) 是否检测泵状态？
(5) 是否安装备用蓄电池，是否需要检测供电方式(市电或蓄电池供电)?
(6) 根据客户的不同需求，配置特定的机井控制器程序。
5. 安装方法
SIM卡与天线的安装
（1）打开包装，取出吸盘天线。
（2）用十字螺丝刀或其他合适工具按压 SIM 卡座开关，SIM 卡座将自动弹出。
（3）将 SIM 卡放入卡座，然后将卡座重新安装到机井控制器中。
（4）安装吸盘天线。
