直流电压可定制,不带电池型不要充电器

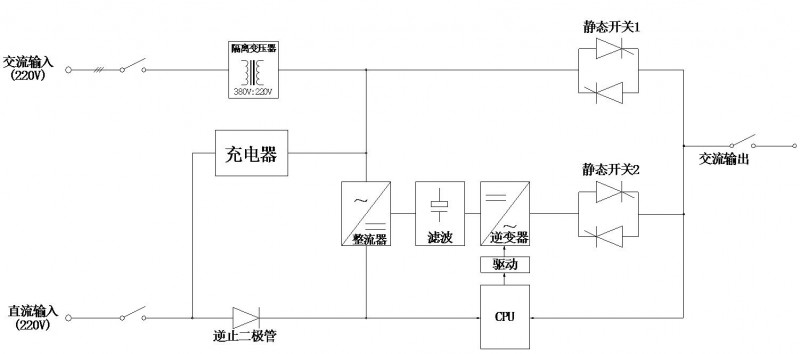

工作状态说明：
1、交流输入和直流输入都正常时，由交流输入经隔离、整流、滤波后，一路经充电器对电池组进行充电，另一路经逆变器逆变成纯正的交流电，通过静态开关2向负载提供电源（即交流逆变供电）；
2、当交流输入异常，电池输入正常时，由直流经过隔离、滤波后，逆变成纯正的交流电，通过静态开关2向负载提供电源（即直流逆变供电）；
3、当交流输入正常，直流输入异常时，由交流输入通过静态开关1向负载提供电源（即交流旁路供电）；
4、交流输入和直流输入都正常时，由交流输入经隔离、整流、滤波后，逆变成纯正的交流电，通过静态开关2向负载提供电源；当机器出现过载、过温、冲击、直流异常及内部故障等情况时，机器通过静态开关1向负载提供电源，自动转为旁路供电。
2.3 主要技术参数
|
型 号 |
HGU-50KVA/TT |
|
|
直流输入 |
额定电压 |
220VDC (或可定制110VDC) |
|
电池数量 |
12V×18节(或接220V直流屏输出端) |
|
|
电池类型 |
免维护铅酸蓄电池 |
|
|
交流输入 |
相 数 |
三相 |
|
频 率 |
50Hz ± 5％ |
|
|
电压范围 |
380VAC ± 20％ |
|
|
逆变输出 |
额定功率 |
40KW |
|
额定电压 |
380VAC |
|
|
电压精度 |
380VAC ± 2％ |
|
|
频 率 |
50Hz ± 1％ |
|
|
波形失真率 |
≤ 5％（线性负载） |
|
|
动态响应 |
5%（0%~100%负载） |
|
|
峰值系数（CF） |
3：1 |
|
|
功率因数 |
0.8 |
|
|
逆变效率 |
≥87% |
|
|
报 警 |
LED指示灯报警和液晶显示屏文字报警 |
|
|
转换时间 |
市电与逆变转换为0S;逆变与旁路转换为≤5ms |
|
|
充电电压 |
VDC |
|
|
噪音 |
≤55db |
|
|
绝缘强度 |
1500 VAC， 1min （输入和输出） |
|
|
冷却方式 |
风扇强制风冷 |
|
2.4 保护功能
HG系列UPS电源具有完善的保护功能，一旦出现下表所列故障，UPS电源将进入逆变状态或关闭输出，以保证负载不受损坏，同时UPS电源自身也得到保护。
|
保护功能 |
状态说明 |
保护动作 |
恢复 |
|
交流输入欠压 |
交流输入电压低于设定点 |
UPS电源将自动转为直流逆变供电
|
故障排除后，UPS电源将自动恢复正常工作状态 |
|
直流输入欠压 |
直流输入电压低于设定点 |
在逆变状态下将关闭输出 |
|
|
输出过载 |
负载功率超过额定值 |
UPS电源将延时后关闭输出，转为旁路供电 |
故障排除后，须重新启动才 能恢复正常工作状态 |
注：UPS电源在欠压保护后，必须回至设定恢复工作点以上时，才能再次启动。设置回差电压是为了防止避免系统在保护点附近震荡。当UPS电源首次开机时，如果输入电压正好处于保护点和恢复工作点之间时，机器将处于保护状态并显示欠压。
