深圳市霍尔微电子有限公司

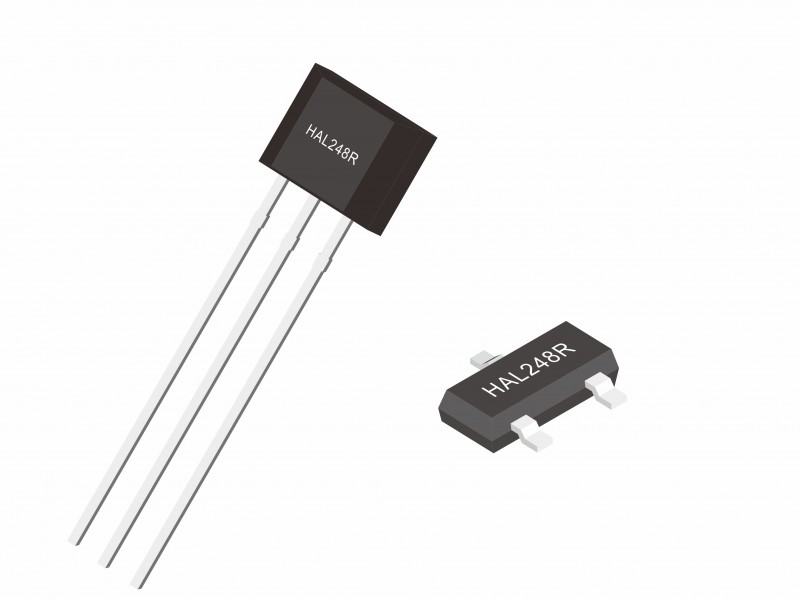

                                                                                            霍尔元件HAL248R应用于位置检测

HAL248R是⼀款基于混合信号CMOS技术的全极性霍尔元件，这款IC采用了先进的斩波稳定技术，因而能够提供准确而稳定的磁开关点。

在电路设计上，HAL248R提供了⼀个内嵌的受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源，同时这个受控时钟机 制可以发出控制信号使得消耗电流较⼤的电路周期性的进⼊“休眠” 模式；同样通过这个机制，芯片被周期性地“唤醒”并且根据预定好 的磁场强度阈值检测外界穿过霍尔器件磁场强度的大小。

如果磁通密度⾼于“工作点”阈值或者低于“释放点”阈值，则开漏输出晶体管被驱动并锁存成与之相对应的状 态。而在“休眠”周期中，输出晶体管被锁定在其先前的状态下。在电池供电应用中，这种设计对于延长工作寿命提供了最好支持。

HAL248R的输出晶体管在面向封装标示一面存在一定强度南极或北极磁场时被锁定在低电平(BOP)状态，而在无磁场时锁定在⾼电平(BRP)状态。



霍尔开关HAL248R特点

1.65-6V电池供电应用

全极性的输出开关

低功耗5uA（平均）

推挽式输出

HAL248R霍尔元件 应用

非接触式开关

⽆绳手机提醒开关

翻盖式手机屏保开关

低占空比替代簧片管的磁传感开关



家用电器和工业应用。HAL248R霍尔开关应用：车用遮阳板，燃气表，流量计，智能水表/电表，制冰机，扫地机器人，加湿器，燃气表温度记录仪，边撑开关。

hallwee专注于磁敏感元件，需要了解更多欢迎咨询13824351862
