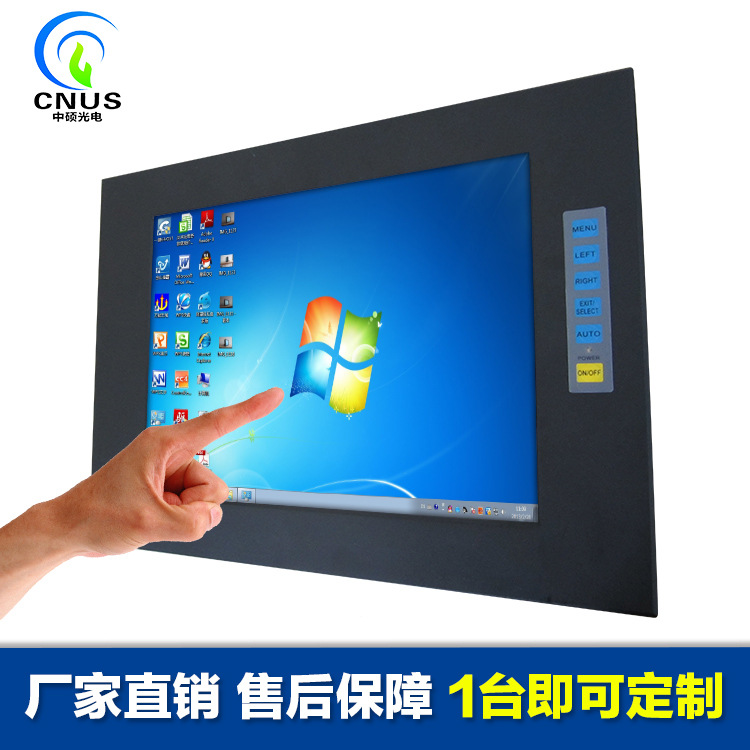

产品名称：10.4寸嵌入式工业触摸显示器
型号：ATF1048U / ATF1048R
品牌：CNUS
（本机控制接口可选USB接口或串口RS-232， 带USB接口型号为ATF1048U，带RS232接口型号为ATF1048R）
[本款可选非触摸，型号：AF1048PC]
产品简介：
全金属结构，强固耐用、面壳为铝美合金材质、拉丝氧化黑
箱体结构： 全镀锌板材，表面喷塑闪银，外面有六角形防磁风孔，达到良好的防尘结构
嵌入挂钩卡扣式安装固定，安装简便，外观颜值高，漂亮抗拉力
特点：金属能将机器内部热能大面积散发出机器外部，实现降低机内温度调节，若安装机柜也是金属的，其
传热效果更佳，有一定的防震防干扰能力。
安装方式：支持嵌入（可选用4个加固型挂钩固定嵌入机柜）壁挂（10*10cm和7.5*7.5cm）桌面悬臂等多功
能安装方式）
产品特色：触摸用于人机交互，主机有VGA接口、USB或RS232接口，装入驱动程序即可实现触摸功能使人
机操作更简单、方便。全新进口工控屏，台湾触控芯片，确保能长时间稳定工作，用于环境恶劣或专用的仪
器设备上、或远程无人值守设备上，能重复24小时不停的正常运作。可用手指或其它物体触摸，也可用触摸
笔点击触摸
|
产品型号 |
ATF1048U/R |
|
外壳参数 |
|
|
外壳材料 |
面壳：铝；底壳：铁 |
|
外壳颜色 |
面壳：黑色；底壳：银色 |
|
外壳尺寸 |
宽高厚296.5*222*45mm |
|
|
|
|
液晶显示屏参数 |
|
|
液晶屏 |
进口工控专用液晶屏，图像清析、画质完美 |
|
屏尺寸 |
10.4寸 |
|
显示区域 |
211.2*158.4mm （横*竖) |
|
最佳分辩率 |
800*600 |
|
显示比例 |
4：3(宽高比) |
|
像素间距 |
0.264*0.264mm（横*竖) |
|
亮度 |
400 cd/m⊃2; |
|
对比度 |
450：1 |
|
扫描频率 |
60 Hz |
|
响应时间 |
5 ms |
|
可视角度 |
70、70、70、70左/右/上/下,以垂直中心点为0度，向左右上下倾斜的角度 |
|
背光类型 |
LCD |
|
背光寿命 |
50000小时 |
|
功率 |
12W |
|
|
|
|
触摸屏参数 |
|
|
触摸方式 |
用手或触摸笔 |
|
触摸屏类型 |
五线电阻式触摸，表面雾面及亮面 |
|
触摸精度 |
触摸无漂移，线性误差1%以内 |
|
表面硬度 |
3H |
|
透光率 |
大于95% |
|
点击寿命 |
大于600万次 |
|
最佳点击力度 |
15～100g |
|
|
|
|
本机接口 |
VGA*1 USB*1（或RS232*1） DC*1 |
|
储存温度 |
-10～60℃ |
|
工作温度 |
0～50℃ |
|
支持系统 |
Windows® 8.1、Windows® 8、Windows® 7、Windows® VISTA（32/64bits）、Windows® XP、Windows® 2000、Windows® 98、Windows® 95、Windows® NT4.0、Windows® 9x / Me、Windows® XP Embedded
Windows® CE.Net(4.x/5.0) 、Windows® CE6.0、Windows® CE7.0、Dos®(for x86) [CE及DOS版本下需要操作者非常精通此系统]
Mac OS 9.x 、 Mac OS X (Power PC）、 Mac OS X (Intel CPU）（32/64bits）
Linux支持以下不同的版本 [Linux版本下需要操作者非常精通此系统] QNX Neutrino RTOS V6.3 Kernel 2.6.24 Upward X86(32/64bits) Kernel 2.6.24 Upward ARM / MIPS Kernerl 2.6.23Downward X86 32bits( Need X-window) Kernerl 2.6.23Downward X86 32bits X86 64bits( Need X-window Kernel 2.4.X X86 32bits ( Need X-window ) |
|
安装方式 |
支持壁挂式、嵌入式、桌面式、悬臂式或其它多种安装方式 |
|
标配附件 |
电源12V 3 A（ 输入100～240V/50～60 Hz电源，输出12VDC 3A） 双头 USB线或串口线（2m） 双头VGA线（2m） 驱动光盘 说明书 挂钩（4个） |
|
可选配件 |
触摸笔 |
|
重量 |
4KG （含包装） |
|
售后服务 |
免费保修一年。终身维护，一年后保修只收材料费 |
ATF1048U/R适用环境
商业管理、机械制造业、工厂流水线、银行和工厂测试、工业开发、生产、工业自动化设备、医疗、轮船 航空 酒店、铁路、部队、地铁站、火车站、飞机场、电梯间、电梯口、商业写字楼、展览现场、娱乐休闲场所、宾馆酒店等多种个人与公共场合的应用、各种通讯领域和控制中端、野外作业、楼宇、KTV点歌、半导体车间、控制柜门等以及其它可用的一切场
医疗设备 数控机床 工程项目的理想选择
详细的产品外观尺寸图， 可咨询客服
以上价格不含税， 若需开发票， 请向客服咨询
深圳中硕光电科技有限公司 www.bcnus.com
（若产品尺寸不符合您的要求，可根据客户要求定制不同规格、不同功能接口产品，详情咨询客服，客户定外观尺寸，定产品的接口。我司按客户的要求定制生产。为帮助众多中小企业解决设备配套难题，1台即可订，免您后顾之忧）
