1.1、 简介

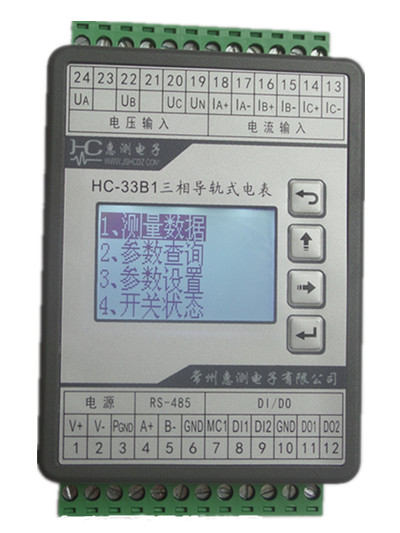

HC-33B1三相导轨电能表是高度集成化的针对三相电量参数测量应用的产品，三表法准确测量三相交流电压、三相电流（真有效值测量）、总有功功率、无功功率、功率因数、各单相功率、频率、总有功电度、总无功电度、ABC各单相有无功电度等电参量，并具备2路DI、2路开关量输出、1路电能脉冲输出、1路RS-485或232通讯接口，具有极优的性价比。
HC-3系列电参数采集终端可广泛应用于电力、通信、铁路、交通、环保、石化、钢铁等行业中，用于监测三相电机驱动的大型设备的电流和电量消耗情况及配电网和企业中三相电能的计量与监测。
1.2、 功能特点
1.2.1. 采集三相电参量，包括电压、电流、功率、电能等 30多个电参量，信息全
1.2.2. 采用专用测量芯片，交流真有效值测量方式，测量精度高
1.2.3. 通信规约采用标准Modbus-RTU方式，兼容性好，方便编程
1.2.4. 带ESD保护电路的RS-485通信接口
1.2.5. 多种供电方式可选
1.2.6. 宽工作电压DC10～30V，并具防接反保护功能，接反电源不会损坏模块
1.2.7. 采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可 靠性
1.2.8. 高隔离电压，电压电流输入信号采用微型精密互感器隔离，耐压达DC2500V
1.2.9. 多电能计量：有正反向总有无功累计电能、各单相电能计量
1.2.10. 具有2路开关量输出(或定制可选1路继电器输出)、2路开关量输入
1.2.11. 具有1路可选配置的有功或无功电能脉冲输出功能
1.2.12. 可配置的实时数据更新周期，方便应用于各种测量要求
1.2.13. 具有越限、故障等的自动上传报警功能
1.2.14. 带LCD中文液晶显示数据，便于现场安装调试
1.2.15. 35mm 标准DIN导轨安装，多种接线方式，方便现场安装布线
1.3、 技术参数
1.3.1 三相交流输入
1) 输入频率：工频，45～65Hz；
2) 电压量程（相电压）：100V、260V、450V等可选
3) 电流量程： 1A、5A等可选；超过5A量程需外配互感器；也可以配置
32A ；50A；63A外置精密电流互感器
4) 信号处理：采用专用测量芯片，24位AD，6通道4.8K同步采样；
5) 数据更新周期：0.05S～1.00S可配置；
6) 过载能力：1.2倍量程可持续；瞬间(<10周波)电流5倍，电压3倍量程不损坏；
7) 输入阻抗：电压通道＞1 kΩ／V；电流通道≤100mΩ；
1.3.2 开关量输入
2路，无源触点或电压型输入，0～0.5V或短接为0，+3～30V或开路为1；
1.3.3 开关量输出（2路集电极开路或1路继电器）
2路：集电极开路输出（50V/30mA）；可设置为遥控或报警保护输出功能；
或可选1路：继电器（250V*3A(AC)或30V*3A(DC)）
1.3.4 电能脉冲输出
1) 1路，可选配置选择的三相总（绝对值和）有功或无功电能脉冲输出；
2) 脉冲输出宽度为50mS,负脉冲；
3) 每个脉冲当量为：仪表电压量程*电流量程/2400 000度；
1.3.5 通讯接口
1) 接口类型：RS-485接口。
2) 通讯规约： MODBUS-RTU标准规约；
3) 数据格式：可软件设置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”；
4) 通讯速率：可设置1200、2400、4800、9600、19200、38400Bps；
1.3.6 测量输出数据
电压、电流、功率、电能等 30多个电参量，见Mdobus数据寄存器列表
1.3.7 测量精度
电压、电流：±0.2%FS；电量：±0.5%FS；有功电度1级，无功电度2级；
1.3.8 隔离
DC供电电源、DI、DO、RS-485接口间为共地，与电压输入、电流输入之间相互隔离；隔离耐压2500VDC；
1.3.9 电源
1) DC+10～30V供电时，峰值电压不得超过+40V；典型功耗：≤0.5W；
1.3.10 工作环境
1) 工作温度：-20～+70℃；存放温度：-40～+85℃；
2) 相对湿度：5～95%，无结露（在40℃下）；
3) 海拔高度：0～3000米；
4) 环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所；
1.3.11 温度漂移：≤50ppm/℃；
1.3.12 安装方式：35mm 标准DIN导轨安装
1.3.13 模块尺寸： 118×72×42mm
