滑块式直线位移传感器 滑块电子尺防静电干扰和调频干扰很容易使位移传感器显示数字跳动。设备的强电线路与位移传感器的信号线分开线槽。位移传感器应使用强制接地支架，且使位移传感器外壳(可测量端盖螺丝与支架之间的电阻，应小于1Ω电阻)良好接地，信号线使用屏蔽线，且在电箱的一端应予将屏蔽线接地。静电干扰时，一般万用表的电压测量非常正常，但就是显示数字跳动;高频器干扰时其现象也一样。验证是不是静电干扰，用一段电源线将位移传感器的封盖螺丝与机器上某一点金属短接即可，只要一短接，静电干扰立即消除。
滑块式直线位移传感器 滑块电子尺技术参数：
|
STF滑块系列
|
mm
|
0-550mm
|
600-1000mm
|
1150-2500mm
|
|
可用电行程(A.E)
|
mm |
0-550mm
|
600-1000mm
|
1150-2500mm
|
|
电阻 ±10%
|
kΩ |
5.0
|
10.0
|
20.0
|
|
线性精度
|
±% FS |
±0.05%fs
|
||
|
重复精度
|
0.01mm
|
|||
|
机械行程 (M.T)
|
mm |
行程+7mm
|
||
|
解像度
|
infinite 无断解析
|
|||
|
最大工作速度
|
m/s |
10
|
||
|
建议使用电流
|
mA |
≤ 2
|
||
|
工作电压
|
VDC
|
5VDC
|
10VDC
|
24VDC
|
|
输出信号
|
0~5V
|
0~10V
|
0-5V、0-10V、4~20mA
|
|
|
最大移动速度
|
m/s
|
10m/s
|
||
|
使用温度范围
|
℃
|
－ 60 ～ ＋ 150
|
||
|
尺寸B
|
mm |
行程+95mm
|
||
|
安装附件
|

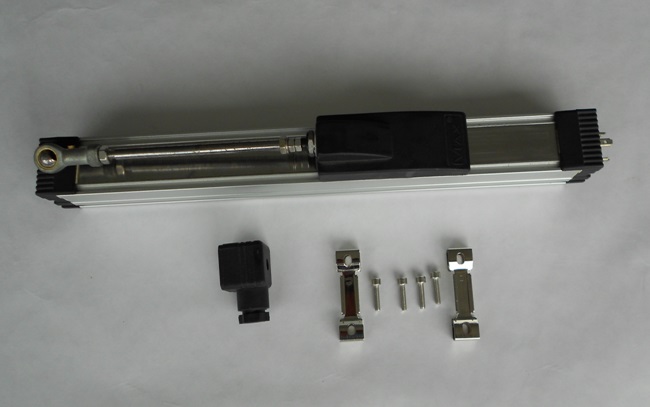

支架2个，螺丝钉4个，万向节一个，插头一个
|
|||
|
提示
|
|
请横向看不要纵向看
|
||

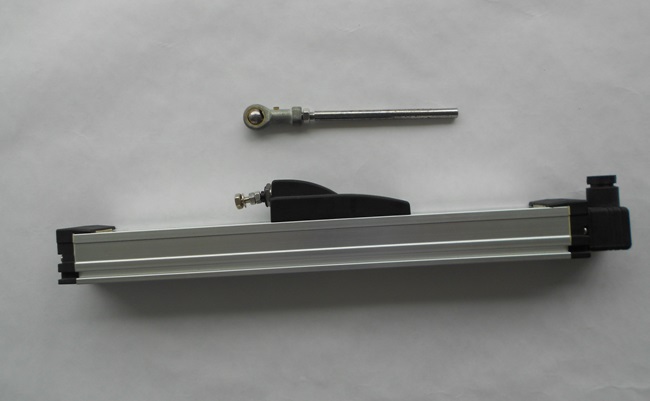

滑块式直线位移传感器 滑块电子尺，有效行程 0mm～2500mm，两端均有4mm缓冲行程，精度0.05%～0.02%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长(一亿次超长寿命)；具有自动电气接地功能。密封等级为IP65（向下安装时为IP67），DIN430650标准插头插座，可以适用在大多数通用场合，特别是长度方向受到限制，对中较困难的场合；拉杆配合球头具有10mm自动校正功能，允许极限运动速度为10m/s。
