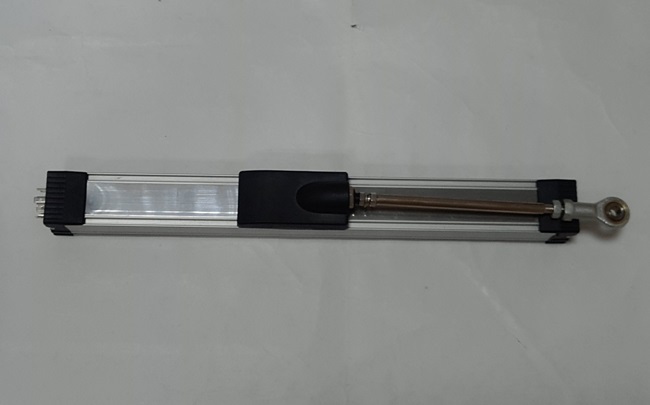

STF滑块直线位移传感器 油缸位移传感器工作原理将经过精心修刻好的导电塑料板固定在一个金属支架上，将提前设计好大小的电刷固定在高强度的塑胶工件上，让电刷和导电塑料板充分接触且电刷能沿着提前设计好的滑动槽平稳滑动，这样就会有连续的成比例的电阻数输出。当然这个比例越接近一个恒定的数，则在输出图像上越呈现出平滑直线。

STF滑块直线位移传感器 油缸位移传感器技术参数一

产品名称	STF通用滑块系列位移传感器
量程范围	mm	75	100	125	150	175	200		225	250	275	300	325		350	375	400	425
有效行程	mm	75	100	125	150	175	200		225	250	275	300	325		350	375	400	425
电阻 ±10%	kΩ	5.0
线性精度	± %FS	±0.05%fs
重复精度	mm	0.01
机械行程 (M.T)	mm	有效行程+7
解像度		infinite 无断解析
最大工作速度	m/s	10
建议使用电流	mA	≤ 2
工作电压	VDC	5VDC						10VDC						24VDC
输出信号	V、mA	0~5V						0~10V						0-5V、0-10V、4~20mA
使用温度范围	℃	－ 60 ～ ＋ 150
防护等级		IP67
安装附件		支架2个，螺丝钉4个，万向节一个，插头一个
提示		请横向看不要纵向看

STF滑块直线位移传感器 油缸位移传感器技术参数二

产品名称	STF通用滑块系列位移传感器
量程范围	mm	450	475	500	550	600		650	700	750	800	850		900	950	1000
有效行程	mm	450	475	500	550	600		650	700	750	800	850		900	950	1000
电阻 ±10%	kΩ	5.0				10.0
线性精度	± %FS	±0.05%fs
重复精度	mm	0.01
机械行程 (M.T)	mm	有效行程+7
解像度		infinite 无断解析
最大工作速度	m/s	10
建议使用电流	mA	≤ 2
工作电压	VDC	5VDC					10VDC						24VDC
输出信号	V、mA	0~5V					0~10V						0-5V、0-10V、4~20mA
使用温度范围	℃	－ 60 ～ ＋ 150
防护等级		IP67
安装附件		支架2个，螺丝钉4个，万向节一个，插头一个
提示		请横向看不要纵向看

STF滑块直线位移传感器 油缸位移传感器技术参数三

产品名称

STF通用滑块系列位移传感器

量程范围

mm

1150

1250

1350

1500

1600

1800

2000

2300

2500

有效行程

mm

1150

1250

1350

1500

1600

1800

2000

2300

2500

电阻 ±10%

kΩ

20.0

线性精度

± %FS

±0.05%fs

重复精度

mm

0.01

机械行程 (M.T)

mm

有效行程+7

解像度

Infinite无断解析

最大工作速度

m/s

10

建议使用电流

mA

≤ 2

工作电压

VDC

5VDC

10VDC

24VDC

输出信号

V、mA

0~5V

0~10V

0-5V、0-10V、4~20mA

使用温度范围

℃

-60~+150

防护等级

IP67

安装附件

支架2个，螺丝钉4个，万向节一个，插头一个

提示

请横向看不要纵向看

STF滑块直线位移传感器 油缸位移传感器应用领域：

大型注塑机合模行程、橡胶机合模行程、木工机械、液压机械等。
