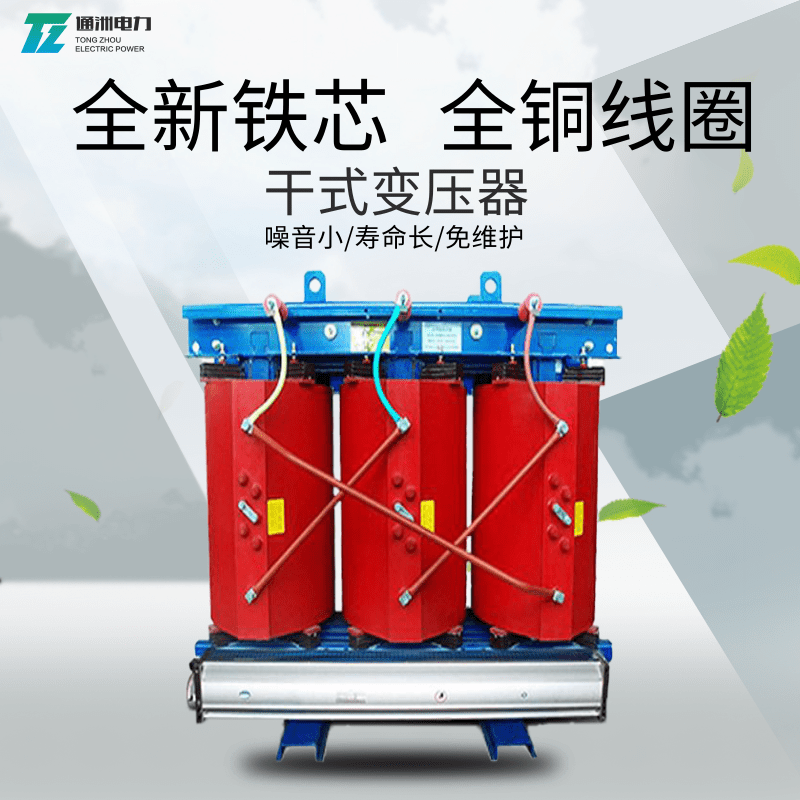

点击图片查看原图
构造性能：
⑴固体绝缘包封绕组
⑵不包封绕组
绕组：两个绕组中，电压较高的是高压绕组，较低的是低压绕组。
从高、低压绕组的相对位置看，高压可分为同心式、交迭式。
同心式绕组简单，制造方便，均采用这种结构方式。
交迭式，主要用于特种变压器。
结构特点
由于干式变压器具有抗短路能力强、维护工作量小、运行效率高、体积小、噪音低等优点, 常用于防火、防爆等性能要求高的场所。 [7]
1.安全，防火，无污染，可直接运行于负荷中心；
2.采用国内先进技术，机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命长；
3.低损耗，低噪音，节能效果明显，免维护；
4.散热性能好，过负载能力强，强迫空冷时可提高容量运行；
5.防潮性能好，适应高湿度和其他恶劣环境中运行；
6.干式变压器可配备完善的温度检测和保护系统。采用智能信号温控系统，可自动检测和巡回显示三相绕组各自的工作温度，可自动启动、停止风机，并有报警、跳闸等功能设置；
7.体积小，重量轻，占地空间少，安装费用低。
铁芯
采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过。
绕组形式
⑴缠绕；
⑵环氧树脂加石英砂填充浇注；
⑶玻璃纤维增强环氧树脂浇注（即薄绝缘结构）；
⑷多股玻璃丝浸渍环氧树脂缠绕式（一般多采用3，因为它能有效的防止浇注的树脂开裂，提高了设备的可靠性）。
高压绕组
一般采用多层圆筒式或多层分段式结构。
形式
⒈开启式：是一种常用的形式，其器身与大气直接接触，适应于比较干燥而洁净的室内，（环境温度20度时，相对湿度不应超过85%），一般有空气自冷和风冷两种冷却方式。
⒉封闭式：器身处在封闭的外壳内，与大气不直接接触（由于密封、散热条件差，主要用于矿用，属于防爆型）。
⒊浇注式：用环氧树脂或其它树脂浇注作为主绝缘，它结构简单、体积小，适用于较小容量的变压器。
