通过认证 适用范围
· AS*Y系列信号防雷器适用于:V.1， X.27， RS485， RS422；
· LAN， CAN， V.24/RS232-C， MODEM BUS；
· 令牌网、工业总线、音频线路；
· 对相同工作电压下，相同规格内的传输速率之信号保护同样也适用。
性能特点
· 通流容量大，残压水平低；
·插损小，响应时间快；
· 限制电压精确；
· 采用多级保护电路，结构严谨；
· 核心元件采用国际知名品牌，性能优异；
· 性能稳定，工作可靠；
· 安装、使用方便，无须维护。
主要技术参数
|
型号
|
AS05Y-D
|
AS12Y-D
|
AS24Y-D
|
AS36Y-D
|
|
标称工作电压Un
|
5V
|
12V
|
24V
|
36V
|
|
标称放电电流In（8/20μs）
|
3kA
|
|||
|
最大放电电流Imax（8/20μs）
|
5kA
|
|||
|
保护水平Up(8/20µs In)
|
＜80V
|
|||
|
响应时间
|
≤1ns
|
|||
|
适应传输速率
|
10Mbps
|
|||
|
插入损耗
|
≤0.5dB
|
|||
|
接头形式
|
压接式端子（最大接入线径2.5mm²）
|
|||
|
保护路数(对)
|
1
|
|||
|
外形尺寸(不包含接地线) (mm)
|
90 * 18 * 65
|
|||
|
防护等级
|
IP20
|
|||
|
安装方式
|
串联
|
|||
|
工作环境
|
环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km
|
|||
|
注：产品规格可能不定期更新，请咨询安迅公司了解详情。
|
||||

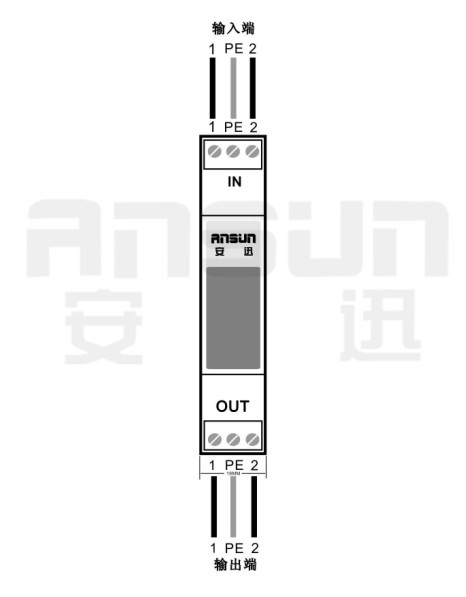

产品接线图
