HZ5型组合开关(以下简称开关)是为综合代替HZ1、HZ2、HZ3等系列组合开关而发展的一种新型开关。该开关供交流50Hz、电压380V；直流200V，电流至40A的一般电器线路中作电源引入开关并派生电动机负荷起动、变速、停止、换向控制开关及机床控制线路换接之用。
符合JB/T2179-99标准。
-
海拔温度不超过1000米；
-
周围介质温度不低于-5℃，不高于+40℃；
-
空气相对温度不大于80%；
-
在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
-
无剧烈震动或冲击的地方。
型号及其含义
结构特征
主要技术参数
|
型号 |
约定发热电流(A) |
额定绝缘电压（V） |
额定工作电压（V） |
额定工作电流（A） |
额定控制功率（KW） |
AC-23A时操作循环次数 |
AC3电寿命（次） |
操作频率（次/h） |
||
|
有载 |
无载 |
总数 |
||||||||
|
HZ5-10 |
10 |
380 |
380 |
4 |
1.7 |
51*10(4次方) |
9*10（4次方） |
60*10（4次方） |
20*10（4次方） |
120 |

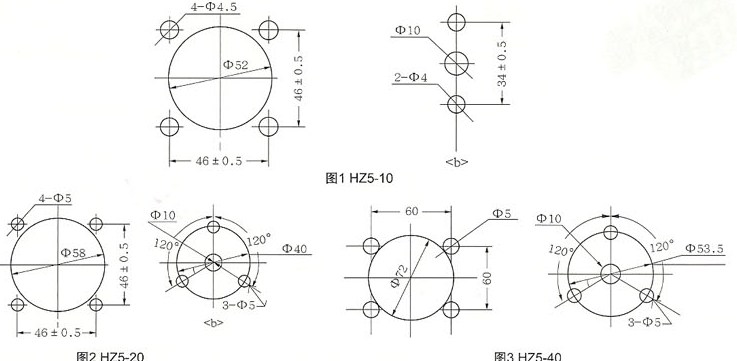

HZ5组合开关的安装尺寸
