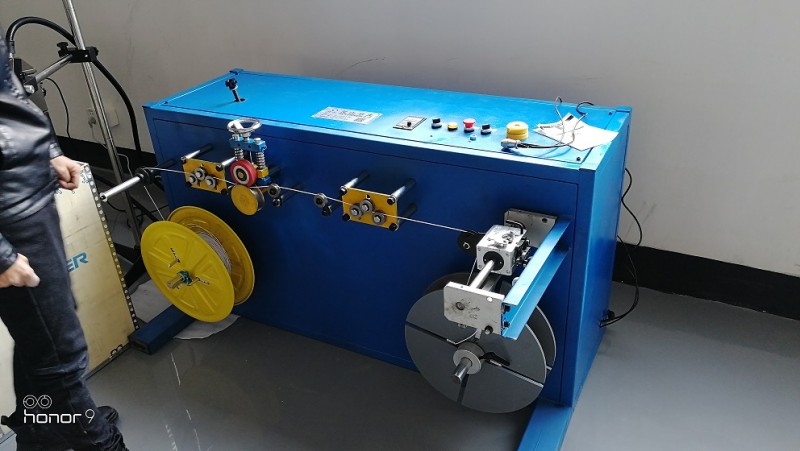

小型复绕机 高速复绕机的工作原理
我公司主要生产倒立式收线机、小型复绕机、小型放线架、钢丝卷绕机、收线机构、卧式收线机、摆臂式收放线机、收线设备、电线打卷机、放线机、绕线机、打盘机、收线轮收线机、全自动电线电缆绕卷、全自动收卷机、无轴式收放线机等线缆配套设备。
双边顶轴动力收线机：
|
型式 |
QPX630 |
QPX 800 |
QPX 1000 |
QPX 1250 |
|
收线线径 |
φ2-φ5mm |
φ2-φ6mm |
φ3-φ12mm |
φ3-φ18mm |
|
收线线盘 |
≤630mm |
≤800mm |
≤1000mm |
≤1250mm |
|
收线速度 |
400m/min |
400m/min |
300m/min |
200m/min |
|
收线涨力 |
25N/M |
25N/M |
36N/M |
50N/M |
|
收线马达 |
4KW |
4KW |
5.5KW |
7.5KW |
|
排线方式 |
精密排线器 |
精密排线器 |
精密排线器 |
精密排线器 |
|
线盘的升降 |
电动/液压 |
电动/液压 |
电动/液压 |
电动/液压 |
|
线盘的夹紧 |
气动/手摇 |
气动/手摇 |
气动/手摇 |
气动/手摇 |
双边顶轴动力放线架：
|
型式 |
QPF 800 |
QPF1000 |
QPF 1250 |
QPF 1500 |
|
放线线径 |
≤10mm |
≤15mm |
≤20mm |
≤30mm |
|
放线线盘 |
φ630-φ800mm |
φ800-φ1000mm |
φ800-φ1250mm |
φ1000-φ1250mm |
|
放线速度 |
＜600r /min |
＜500r /min |
＜400r /min |
＜400r /min |
|
放线马达 |
4KW |
5.5KW |
5.5KW |
7.5KW |
|
升降电机 |
0.75KW |
1.5KW |
1.5KW |
1.5KW |
|
放线涨力 |
外部涨力控制 |
外部涨力控制 |
外部涨力控制 |
外部涨力控制 |
|
线盘的升降 |
电动/液压 |
电动/液压 |
电动/液压 |
电动/液压 |
|
线盘的夹紧 |
气动/手摇 |
气动/手摇 |
气动/手摇 |
气动/手摇 |
小型复绕机 高速复绕机的工作原理
