严禁带电开盖。
BHD2系列矿用隔爆型接线盒(以下简称接线盒)适用于具有爆炸性气体(甲烷)环境的煤矿井下，在交流50Hz、电压至1140V的供电网路中作照明、信号、动力电缆连接的分支之用。
接线盒按GB3836.1-2000 《爆炸性气体环境用电气设备 第1部分：通用要求》 、GB3836.2－2000《爆炸性气体环境用电气设备 第2部分：隔爆型“d” 》、MT429-2008《煤矿用隔爆型低压电缆接线盒》等有关标准设计、制造。
接线盒在下列条件下可正常使用：
海拔不超过2000m；
周围环境温度一般为：-20℃-+40℃；
周围空气相对湿度不大于95%(25℃时)；
在无显著摇动和冲击振动的地方；
在含有爆炸性气体的煤矿井下；
污染等级：3级；
安装类别：Ⅲ类。

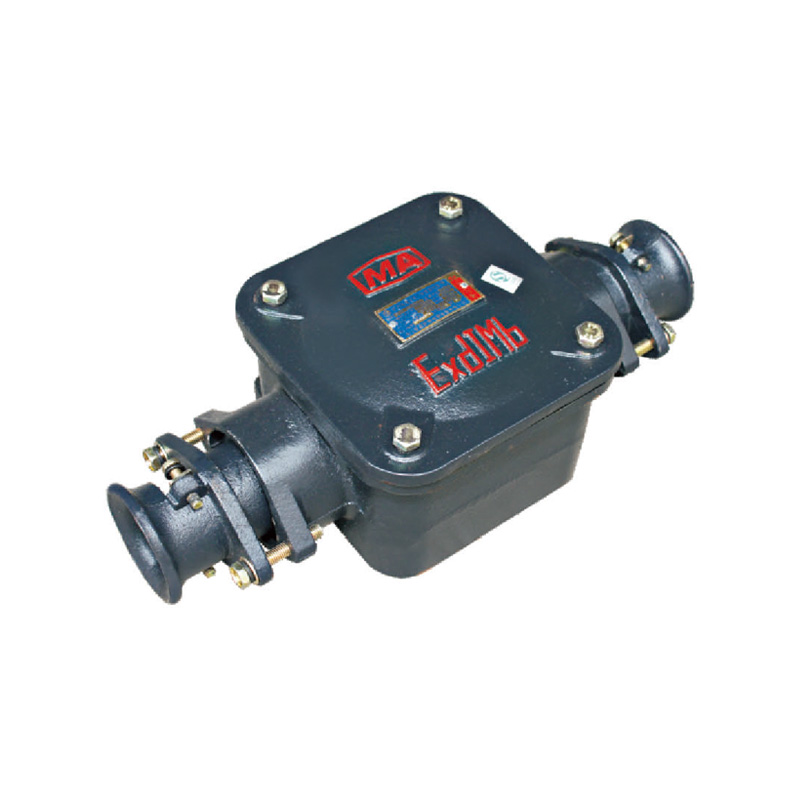

BHD2-25/380-4T矿用隔爆型低压电缆接线盒适用于含有性气体（甲烷）混合物的煤矿井下供电系统中，供信号、照明、动力设备等作电缆连接和分支之用
1 接线盒由隔爆外壳(壳体、盖)、绝缘接线座、电缆引入装置及内外接地装置等组成。
2 壳体与盖材质均为HT250铸铁，二者以平面隔爆接合面或圆筒隔爆接合面连接并用螺栓紧固。
3 绝缘接线座采用上釉陶瓷压制，具有优良的电气性能。
一、BHD2隔爆型低压电缆接线盒
结构特征
1、隔爆壳体及盖由高强度铸铁制成，二者以平面隔爆接合面或圆筒隔爆接合面仅400A）通过螺栓等紧固件连接；
2、接线座体采用上釉陶瓷烧结而成，绝缘性好，强度高，接线柱与绝缘座的连接采用环氧树脂灌封，牢固可靠，绝无松动。
3、接线盒由隔爆外壳（壳体、盖）、绝缘接线座、电缆引入装置及内外接地装置等组成。壳体与盖材质材质为铸铁，绝缘接线座采用上釉陶瓷压制，具有优良的电气性能。
二、BHD2隔爆型低压电缆接线盒的主要优点
1、低压电缆接线盒的线座体采用上釉陶瓷烧结而成，绝缘性好，强度高，接线柱与绝缘座的连接采用环氧树脂灌封，牢固可靠，绝无松动。低压电缆接线盒
2、低压电缆接线盒隔爆壳体及盖由高强度铸铁制成，二者以平面隔爆接合面或圆筒隔爆接合面仅400A）通过螺栓等紧固件连接。
三、BHD2隔爆型低压电缆接线盒适用环境
a）环境气压86～110pa；
b）环境温度-20～+40；
c)空气本对湿度不大于98%（+25时）；
d)具有甲烷爆炸怀混合物的煤矿进下；
e)无显著摇动和剧烈冲击震动的环境。
f)防爆形式：矿用防爆型防爆标志：ExdI
