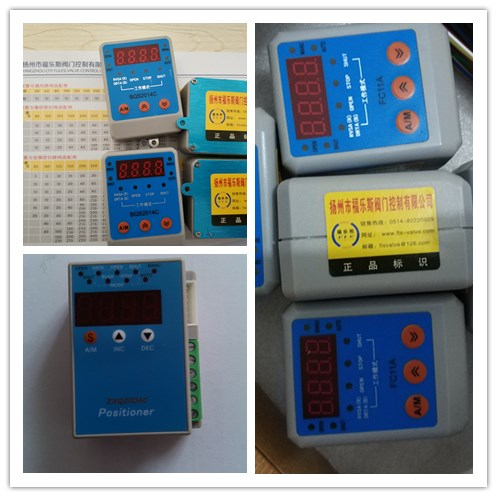

BQS-2014A,BQS-2014C电动阀门智能定位器
|
参数显示 |
1 |
LED视窗 |
通过按键切换显示阀门实际开度值、阀门设定开度值、定位器壳内温度和设定参数 |
|
状态指示 |
2 |
OPEN |
输出控制“开 ” 继电器闭合 |
|
3 |
SHUT |
输出控制“闭”继电器闭合 |
|
|
4 |
MANU |
手动状态 |
|
|
5 |
AUTO |
自动状态 |
|
|
模式指示 (MODE) |
6 |
DRTA |
正动作模式，输入信号对应输出如下： 4mA — 满位( 一般标定为全开 ) 20mA — 零位( 一般标定为全闭 ) |
|
7 |
RVSA |
逆动作模式，输入信号对应输出如下： 4mA — 零位( 一般标定为全闭 ) 20mA — 满位( 一般标定为全开 ) |
|
|
8 |
OPEN |
输入信号中断模态为“开” , 使执行器开至最大开度限位处 |
|
|
9 |
STOP |
输入信号中断模态为“停” , 使执行器停在当前位置 |
|
|
10 |
SHUT |
输入信号中断模态为“闭” , 使执行器开至最小开度限位处 |
|
|
按键 |
11 |
A/M |
手动 / 自动切换键，参数的进入修改和切换键 |
|
12 |
▲ |
数值增加键，自动状态下还用于切换显示阀位设定开度值，手动状态下为“开” |
|
|
13 |
▼ |
数值减少键，自动状态下还用于切换显示定位器壳内温度，手动状态下为“闭” |
控制精度：0.1%~3.0%(通过U4参数可调 )
可接电动执行器反馈信号：电位器500Ω～10KΩ
可接收外部控制信号(DC)：4~20mA (1~5V、0~10V、开关量等出厂前定制）
输入阻抗 ： 250 Ω；
通过修改 U1 参数可设定 ：① DRTA/ 正动作，RVSA/ 逆动作模态 ② 输入信号中断时“中断”模态— OPEN( 开 ) 、 STOP( 停 ) 、 SHUT( 闭 )
可选：① 可控硅输出(AC ，600V ，25A)
② 继电器输出(AC ，250V ，10A)◆定货时指明
输出执行器位置信号 ：低漂移输出 4~20mA DC 对应执行器全闭至全开，信号完全与输入隔离(光电隔离)，输出负载≤ 500 Ω
环境温度 ：0~70 ℃，湿度 ：35~85%
有超温保护功能 : 定位器壳内温度≥ 70 ℃时，定位器停止对执行器的开闭控制
外形尺寸 ：ZXQ2003 → 77mm(底面长)x76mm(底面宽)x51mm(高));
ZXQ2004 → 74 mm(底面长)x57mm(底面宽)x45mm(高)可通过按键自由标定输入信号所对应执行器的动作区间(一般标定为电动执行器全闭、全开位置)
可设定上下限位点
执行器堵转检测控制功能：如控制执行器发生堵转持续 3~4S ,定位器则断开控制输出 1min ；反复检测控制，至堵转排除。
可设定自调精度：执行器在工作过程中，无法定位，出现来回振动 3 次，定位器自动把定位精度降低 1/1000 (即：原精度 +1/1000)，反复调节至适合的控制精度。设置参数为 U0 (000.x )
密码锁:防止误操作
